中试控股技术博士研究所团队为您解答：频域测试介电响应分析仪

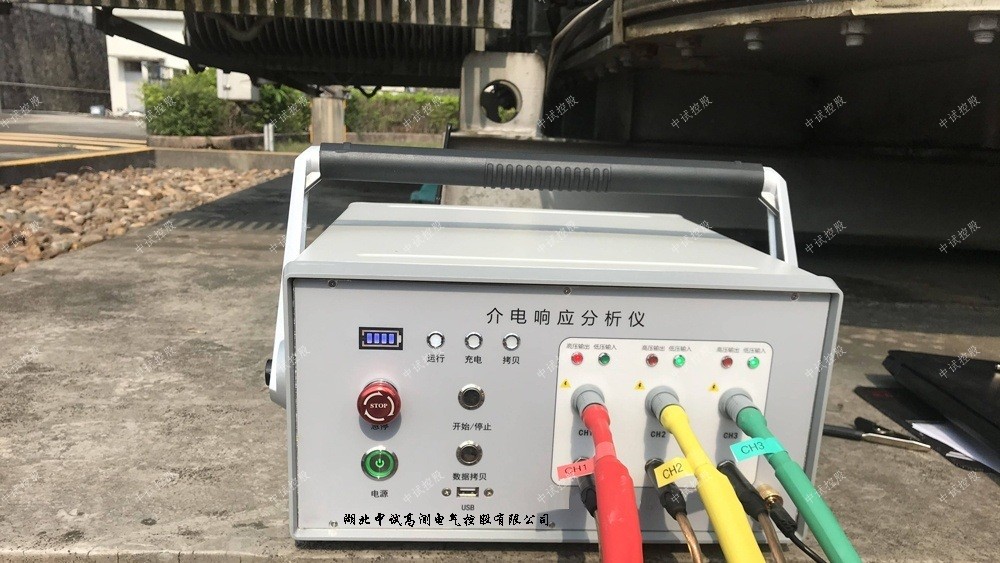

中试控股技术博士为您解答：ZSJDX-9500介电响应分析仪产品特点
1. 具备3路测试通道，各路通道可根据被测设备情况，自由配置为高压输出/低压输入。
2. 3路通道均可测量电压和电流，可同时测量3路变压器高中低绕组对地介损。
3. 时域PDC法与频域FDS法相结合，可在短时间内测试全频域范围内介损曲线。
4. 对测试曲线自动进行分析，确定绝缘材料的水分含量，以非破坏式的方法评估设备受潮情况。
5. 采用36V10Ah大容量锂电池供电，无需外接电源，功耗低，待机时间长，可便携式使用。
6. 保护功能齐全，具有过流、短路、过热、电缆脱落等保护功能。
7. 主机通过无线通讯与手持移动终端或笔记本电脑连接，实现了无线智能操控，测试过程安全便捷。
8. 提供支持Windows系统的客户端和支持Andriod终端的APP软件，且两种客户端数据相互兼容。
9. 支持硬件独立工作模式，在无APP软件的情况下可手动开启装置进行测试并将测试记录导入至U盘。
电力变压器上的常见电气测试
定期执行一系列标准电气测试已证明是有效的方法，可使您切实了解变压器运行状况，并延长其使用寿命。
这些常规测试方法包括多项参数测量，例如短路阻抗、变压器变比、励磁电流、绕组电阻和分接开关的动态绕组电阻。有了我们的测试系统，用一套设备即可轻松确定所有这些参数。完成测试后，还可为变压器消磁。


介损因数及电容测量
绝缘状态对变压器的安全可靠运行至关重要。中试控股测量电容和介损因数有助于确定套管或绕组的绝缘状况。
例如，电容变化可能表示绕组发生机械变形或套管局部击穿。绝缘老化、劣化及水分侵入都会增加绝缘材料中转化为热量的能量，测量这些损耗的比率即得出介损因数。
使用我们的测试系统，您甚至可以测量出不同频率下的电容和介损/功率因数，因此可以更早地检测到老化现象，并开展修复、上油处理或干燥等相应措施。


局部放电测量与分析
根据 IEC 60270 标准的定义，局部放电 (PD) 是指固体或液体电气绝缘系统的部分区域，在高电压场应力之下发生的局部介质放电。变压器中的局部放电可能导致绝缘降级以及变压器故障。
如果测量值出现异常，例如油中溶解气体值增大或验收测试期间局部放电测试未通过，建议进行诊断性的局部放电测量。
使用我们的测试系统，用户可以检测出更早期阶段的局部放电，中试控股并通过超声波定位方法确定其来源位置，从而了解系统的绝缘状况。同时，还可以进行维修或其他诊断。


扫频响应分析 (SFRA)
频率响应分析（通常称为 FRA 或 SFRA）是一种功能强大且灵敏的方法，用于测试电力变压器的铁芯、绕组和冲压机架的机械完整性。
每个电气网络都有其独有的频率响应，称为频响指纹。系统故障或振动会导致该频率响应发生变化。
对各相或在多个相同变压器的测量结果进行比对，以及将测量结果与同一变压器先前的指纹结果进行比对，中试控股可以发现机械或电气变化。
我们建议进行频率响应测试，尤其是针对以下情形：
变压器运输后
发生大电流故障后
您可以使用我们的测试解决方案来检查绕组是否损坏，随后进一步采取必要措施。
