调频串联谐振成套试验耐压仪

中试控股技术博士为您解答：那么经常断电的原因有哪些方面呢，下面为您讲解几点

（1）电压跌落、短时中缀是由电网、变电设备的缺点或负荷突然出现大的变化所惹起。在某些状况下会出现两次或更屡次延续的跌落或中缀。中试控股电压变化是由衔接到电网的负荷延续变化惹起的。

（2）这些现象实质上随机的，其特征表现为偏离额外电压并延续一段时间。电压瞬时跌落和短时中缀不总是突发的，由于与供电网络相连的旋转电机和维护元件有一定的反作用时间。假设大的电源网络断开（一个局限或一个地域中的较大范围），电压将由于有很多旋转电机衔接到电网上使之逐渐降低。由于这些旋转电机短期内将作发电机运转，并向电网保送电力，这就发生了电压突变。

（3）作为大少数数据处置设备，普通都有内置的断电检测装置，以便在电源电压恢复以后，设备按正确方式启动。但有些断电检测装置关于电源电压的逐渐降低却不能快速做出反响，结果招致加在集成电路上的直流电

压，在断电检测装置以前已降低到最低运转电压水平之下，由此形成了数据的丧失或改动。这样，当电源电压恢复的时分，这个说据处置设备就不能正确再启动。耐压测试仪具有键盘锁定功能，要进入参数设定前，需先确认键盘是否被锁定。于按下SET键后，如果本仪器的键盘已经锁定，会发出两声嘩的警告声。同时显示图也会显示：KEY LOCKOUT随后又回到原先的画面。因此必须先解除键盘锁定，才能进行测试参数的设定，请参照键盘锁定的说明。解除或暂时解除键盘的锁定。"SET"键是进入参数设定模式的操作键，当进入参数设定模式后会自动转变为参数项目的顺向转动键，每按一次SET键，会将参数设定转动到下一个设定项目，同时会自动将设定的测试参数存入记忆体内，存入记忆体内的测试参数或模式，在关闭输入电源后仍然被继续保留而不会清除，除非在经过人为的重新设定。转动到最后一个测试参数设定的项目之后会再回到最初第一个参数设定项目，然而转动参数项目会依所选择的参数设定为交流耐压测试、直流耐压测试、或绝缘耐压测试等而有所不同，程式会依照不同的项目而提供不同的参数设定项目。在测试参数设定的模式下，“∨”和“∧”键是作为功能选择的操作键和参数数值的输入键。“∧”键为逆向转动键，按此键时数字会上升，而“∨”键为顺向转动键，按此键时数字则会下降。每按一次“∧”或“∨”键时，显示器上的最右边一位数字会增加“1”或减少“1”，例如原来的数字为“5”则会变成“6”或者“4”，如果连续按住超过0.3秒，则显示器上右边的第二为数（不含小数点）会每0.3秒增加“1”减少“1”而最右边的一位数则自动归“0”。例如原来的数字为“55”，则会变成“60”或“50”，然后依照每0.3秒增加或减少“10”的速率变化。如果连续按超过3秒，则会变成每0.1秒增加或减少“10”的速率变化，放开按键后会回复到最初的速率状态。在测试参数设定的过程中，如果不必全部重新设定时，可以在任何一个步骤完成后，按“EXIT”键离开测试参数

设定模式，程式会自动进入待测模式，并将已设定的测试参数存入记忆体内。程式不接受不合理的设定和输入，如果有不合理的设定或输入时，会发出两个短暂嘩的警告声并且回到原先的设定。

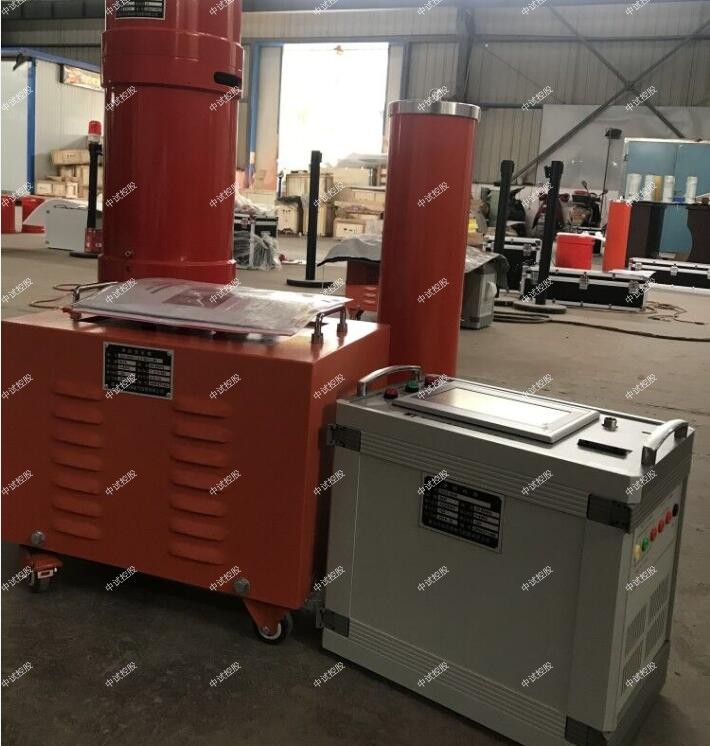

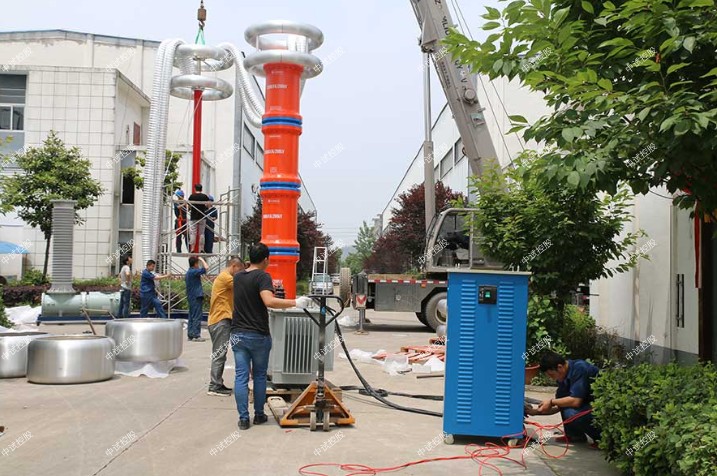

ZSBP-270KVA/108KV变频串联谐振成套试验装置

270指设备能输出的最大额定容量，单位为kVA

108指设备能输出的电压等级，单位为kV；

（二）ZSBP-270kVA/108kV变频谐振试验装置技术指标

1．额定电压：108KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

128kV-满足110kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验

2．ZSBP-270KVA/108KV变频串联谐振成套试验装置输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．中试控股装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．ZSBP-270KVA/108KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2. 中试控股高压谐振电抗器（共4台）：67.5KVA/27KV

额定工作电压：27kV

额定工作电流：2.5A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.激励变1台：

额定容量：15kVA

输入电压：500V

输出电压：2/4kV，

4.电容分压器一台：110kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

分压比：1000:1

   不确定度：1.5%

   额定电压:110kV

   重量：10kg

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，ZSBP-270KVA/108KV变频串联谐振成套试验装置激励变高电压输出部分和电抗器之间连接，中试控股一般接电压高端比如5-6kV；

激励变压器接线用法：

用于10kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接3/4kV；

用于20kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4/5kV；

用于27.5kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如6/7kV；

激励变压器接线用法：

用于10kV变压器的耐压装置，中试控股激励变高电压输出部分和电抗器之间连接，一般接2kV；

用于35kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4kV；

用于110kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5kV；

ZSBP-270KVA/108KV变频串联谐振成套试验装置技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

调频串联谐振成套试验耐压仪变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

调频串联谐振成套试验耐压仪串联谐振逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。并联谐振逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振上电压过零以前进行，负载电流也总是越前于电压一φ角。

变频谐振耐压仪30Hz-300Hz电力施工承试资质必须吗?具体有哪些设备串联谐振逆变器在换流时，晶闸管是自然关断的，关断前其电流已逐渐减小到零，因而关断时间短，损耗小。并联谐振逆变器在换流时，晶闸管是在全电流运行中被强迫关断的，电流被迫降至零以后还需加一段反压时间，因而关断时间较长。
