发电机交流耐压试验仪
时间:2021-09-09

发电机交流耐压试验仪

变频串联谐振采用的是谐振原理,在系统回路中产生一定频率的电压与回路中的电容,电抗产生谐振,其电容(试品)两端产生谐振电压后,再进行升压,使电容两端的电压达到试验电压。


       通过以上原理和现场的实际试验情况,一般变频串联谐振试验装置试验中的过电压发生于两种情况下,一种是在中试控股仪器寻找谐振点,产生谐振电压的过程中;一种是在升压到达试验电压的情况下。

       在通过串联谐振试验找到谐振点并升压到试验电压时,如果出现试品耐压不合格或者现场环境没发生大的变化等现象,试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的,电源输入电压是波动的,那么高压输出也是具有一定的波动性,此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动,可以调整仪器的过电压保护,提高过电压保护设置,我们一般要求过电压保护设置到电压保护的1.1倍,此时设置到1.2倍基本没有问题。

       以上为较简单的问题,但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段,也就是找到谐振点的过程中。使用过的人员都知道,变频串联谐振试验装置找谐振点的过程中,其电压与频率的呈现抛物线一样。系统默认找到高电压,也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍(由于品质因数等关系一般不超过30倍),变频串联谐振试验装置扫频时需要的电压一般为20-50V,通过激励变后的电压一般为几百伏。通过以上原理我们发现,如果我们需要的试品试验电压小于系统谐振时谐振点时的电压,系统可能在自动寻找谐振点时就出现过电压保护,此时整个变频串联谐振试验装置是无法及时耐压,试验也是无法完成的。

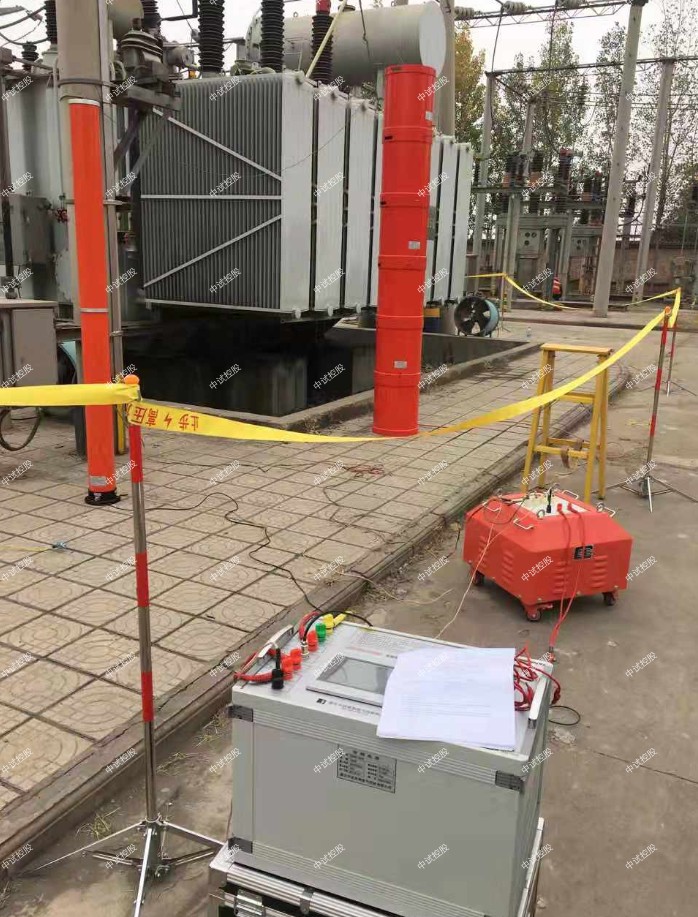

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置
一、 满足试品范围

1、10kV/25mm2电缆1km交流耐压试验,电容量≤0.1576uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

2、10kV/120mm2电缆0.6km交流耐压试验,电容量≤0.1562uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

3、10kV/300mm2电缆0.5km交流耐压试验,电容量≤0.1877uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

4、10kV/630mm2电缆0.2km交流耐压试验,电容量≤0.102uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

特征
变频串联谐振耐压试验装置,中试控股采用调节电源频率的方式,使得电抗器与被试电容器实现谐振,从而在被试品上获得高电压大电流,因其所需电源功率小、设备重量轻体积小,在国内外得到了广泛好评和应用,是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点:

1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。

2、整个装置单件重量很轻,便于现场使用。

3、装置具有三种工作模式:全自动模式、手动模式、自动调谐手动升压模式;方便用户根据现场情况灵活选择,提高试验速度。

4、能存储和异地打印数据,存入的数据编号是数字,方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

6、中试控股采用DSP平台技术,可根据用户需要增减功能和升级,人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。串联谐振装置中,中试控股省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿。



35kV电缆长度1km谐振交流耐压装置
ZSBP-22kVA/22kV 变频串联谐振耐压试验装置
设计两节电抗器,则单节电抗器为202.5kVA/135kV/1.5A/276H,装置总容量为405kVA。

验证:
1、110kV/300mm长度0.5km电缆的交流耐压试验,电容量≤0.0735uF,试验频率30-300Hz,试验电压128kV,试验时间60min。
使用电抗器两节并联,则L=350/2=175H
2、35kV/300mm长度1km电缆的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

使用电抗器两节并联,则L=276/2=138H

当回路发生串联谐振时,X1=Xc,Uc=U/RXc=U/RXL。中试控股其中XL为回路感抗,Xc为回路弯抗,U为励磁电压,Uc为试品承受电压。设谐振回路的品质因数为Q,则Uc=QU,即被试品上获得的电压为励磁电压的Q倍,被试品上获得的容量也为试验电源容量的Q倍,就实现了用低电压小容量试验变压器对大容量试品进行交流耐压试验的目的。
