交叉互联性能检验交接耐压试验仪
时间:2021-08-19

交叉互联性能检验交接耐压试验仪

交流耐压试验是电力设备绝缘强度有效和直接的方法,是电力预防试验的一项重要内容。
此外,由于交流耐压试验电压一般比运行电压高,因此通过试验后,设备有较大的安全裕度,因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。




试验电压的确定
交流耐压试验中,关键的问题就是正确选择试验电压的数值,一方面要求能保证绝缘水平,另一方面要考虑因试验电压过高而引起的绝缘劣化。
一般应考虑以下几个因素:
1、在被试品上可能产生过电压的数值、持续时间及其次数。如被试品遭受较高过电压的可能性极小,中试控股则可不必采用过高的试验电压;如被试品(如直接与架空线连接的发电机)可能遭受到较高的过电压时,则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、设备绝缘的状况。设备在运行中由于各种条件的影响,使绝缘逐步劣化,绝缘性能下降,故在确定试验电压时,应考虑到绝缘损伤的程度和运行年限。例如,运行中设备的试验电压应为出厂时的75%~90%。
被试品是否被穿可按下述各种情况进行判断:
       1、根据试验时接入的表计进行分析,一般情况下,若电流表突然上升,则表明被试品击穿(过流继电器动作,自动跳闸)。但当被试品的容抗XC  与试验变压器的漏抗 XL之比不大于2时,虽然被试品击穿,电流表指示也不会发生明显的变化,有时还可能出现电流表指示反而下降的情况。
       若出现这种情况,应根据在高压侧的测量电压装置高压侧的电压,被试品若击穿,其电压表只是要突然下降,而在低压侧测量的电压表也要下降,但有时很不明显。
       2、根据试验控制回路的状况进行分析。若过流继电器整定值适当,则被试品击穿时过流继电器动作,电磁开关即跳闸。若整定值过小,可以在升压过程中因被试品的电容电流过大而使过流继电器动作而跳闸。
       3、根据被试品状况进行分析。试验过程中,如被试品发出响声、断续放电响声、冒烟、产生气体、有等都是不能容许的,应查明原因。如查明这种情况来自被试品绝缘部分,则可以认为被试品存在问题或已确实被。

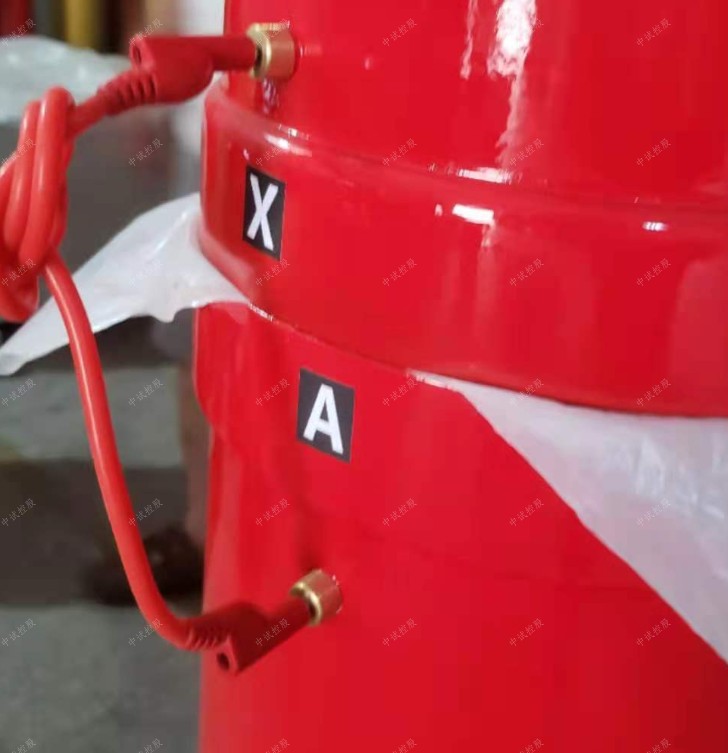

ZSBP-324kVA/270kV变频串联谐振交流耐压装置
串联谐振被试品对象及试验要求:

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验,中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验,电容量≤0.018μF,试验频率为45-65Hz,试验电压不超过80kV。

35kV/300mm2电缆1km,电容量≤0.1945μF,试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m,电容量≤2.13μF,试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机,中试控股电容量≤0.33uF,试验频率为45-55Hz,试验电压不超过23kV。

工作环境:

环境温度:-150C –40 0C;

相对湿度:≤90%RH;

海拔高度: ≤3000米;

装置主要技术参数及功能:

交叉互联性能检验交接耐压试验仪额定容量:324kVA;

输入电源:单相220V/三相380V电压,频率为50Hz;

额定电压:45kV;90kV;180kV;270kV

额定电流:7.2A;3.6A;1.8A;1.2A;

工作频率:20-300Hz;

交叉互联性能检验交接耐压试验仪波形畸变率:输出电压波形畸变率≤1%;

工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

温 升:中试控股额定负载下连续运行60min后温升≤65K;

品质因素:装置自身Q≥30(f=45Hz);

保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

测量精度:系统有效值1.5级;
特点:
1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、整个装置单件重量很轻,便于现场使用。
3、装置具有三种工作模式:全自动模式、手动模式、自动调谐手动升压模式;方便用户根据现场情况灵活选择,提高试验速度。
4、能存储和异地打印数据,存入的数据编号是数字,方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术,可根据用户需要增减功能和升级,人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中,省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,中试控股使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿。
10、交叉互联性能检验交接耐压试验仪防止大的短路电流烧伤故障点。在串联谐振状态,中试控股当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q,而用并联谐振或者试验变压器做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。

什么是串联谐振?
      由于电力预防试验大多是对于大容量和高电压的电气设备,建议采用工频耐压进行绝缘性能的检测,也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求,虽两者都属于破坏试验,但经过长期的研究,采用工频耐压的方式相对于直流耐压稳定性,安全性要好,由于电气设备的容量大,电压高,往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求,在国内,为了达到这一目的,基本通过变频串联谐振来实现测量。
      变频串联谐振,“变频”在串联谐振电路中,通过调整可变的频率范围产生谐振条件,“串联”是指在整个电路中的链接方式,串联时,电压相加,电流不变,“谐振”是指的谐振电路,组合起来就是我们常说的串联谐振试验装置。
