串联谐振的频率计算方法
串联谐振是指被串联电路部分的电压和电流达到同相,即电路中电感的感抗和电容的容抗相等,从而使被研究的电路表现出纯电阻特性。给定端电压,最大电流将出现在所研究的电路中,电路中消耗的有功功率也是最大的。

1、谐振的定义:电路中L、C的两个分量的能量相等。 中试控股当电路中的一个电抗元件释放能量时,另一个电抗元件必须吸收相同的能量,也就是说,在两个电抗元件之间将产生能量脉动。

2、电路必须有电感L和电容C才能产生谐振。

3、对应于共振的频率是共振频率,或共振频率,用F r示

4、串联谐振电路的条件:当q=qi2xl=i2xc时当XL=XC时,这是R-L-C串联电路谐振的条件。

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置
一、 满足试品范围

1、10kV/25mm2电缆1km交流耐压试验，电容量≤0.1576uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV/120mm2电缆0.6km交流耐压试验，电容量≤0.1562uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、10kV/300mm2电缆0.5km交流耐压试验，电容量≤0.1877uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、交流110kV持续时间1min交接耐压试验仪10kV/630mm2电缆0.2km交流耐压试验，电容量≤0.102uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

特征

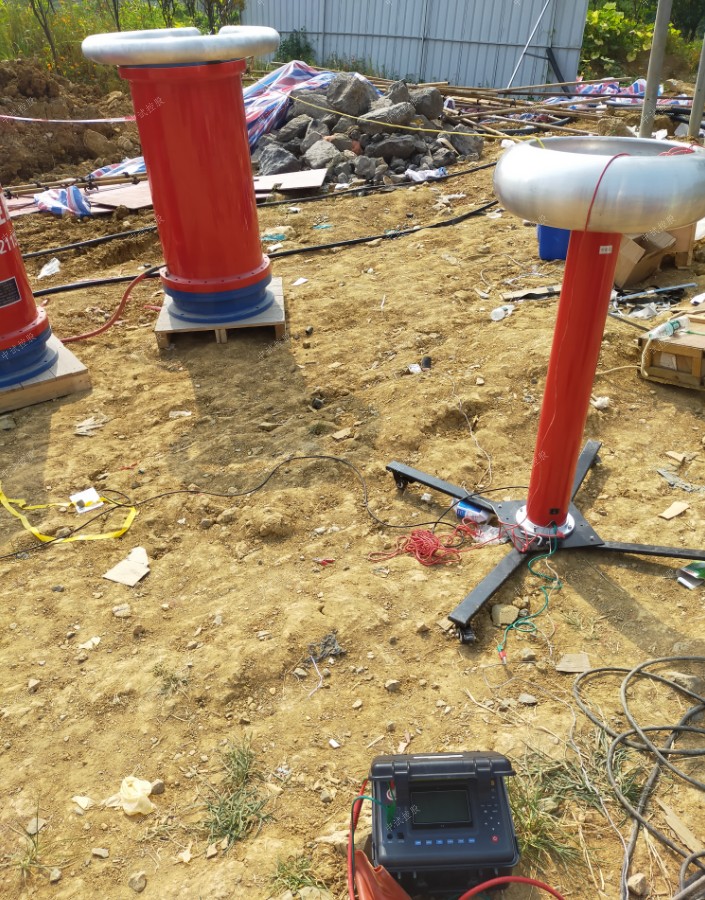

变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、中试控股采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

35kV电缆长度1km谐振交流耐压装置
设计两节电抗器，则单节电抗器为202.5kVA/135kV/1.5A/276H，装置总容量为405kVA。

验证：
1、110kV/300mm长度0.5km电缆的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
使用电抗器两节并联，则L=350/2=175H
2、35kV/300mm长度1km电缆的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

交流110kV持续时间1min交接耐压试验仪使用电抗器两节并联，则L=276/2=138H

当回路发生串联谐振时,X1=Xc,Uc=U/RXc=U/RXL。其中XL为回路感抗,Xc为回路弯抗,U为励磁电压,Uc为试品承受电压。设谐振回路的品质因数为Q,则Uc=QU,即被试品上获得的电压为励磁电压的Q倍,被试品上获得的容量也为试验电源容量的Q倍,就实现了用低电压小容量试验变压器对大容量试品进行交流耐压试验的目的。

交流110kV持续时间1min交接耐压试验仪串联谐振（变频串联谐振）是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。

同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振试验装置运用串联谐振原理, 中试控股通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。
