10kV电力电缆进行预防试验仪
时间:2021-08-19

10kV电力电缆进行预防试验仪

脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化,导致集肤深度也随之而改变,在某些应用场合如表面淬火等,集肤深度的变化对热处理效果会产生较大的影响,这在要求严格的应用场合中是不允许的。

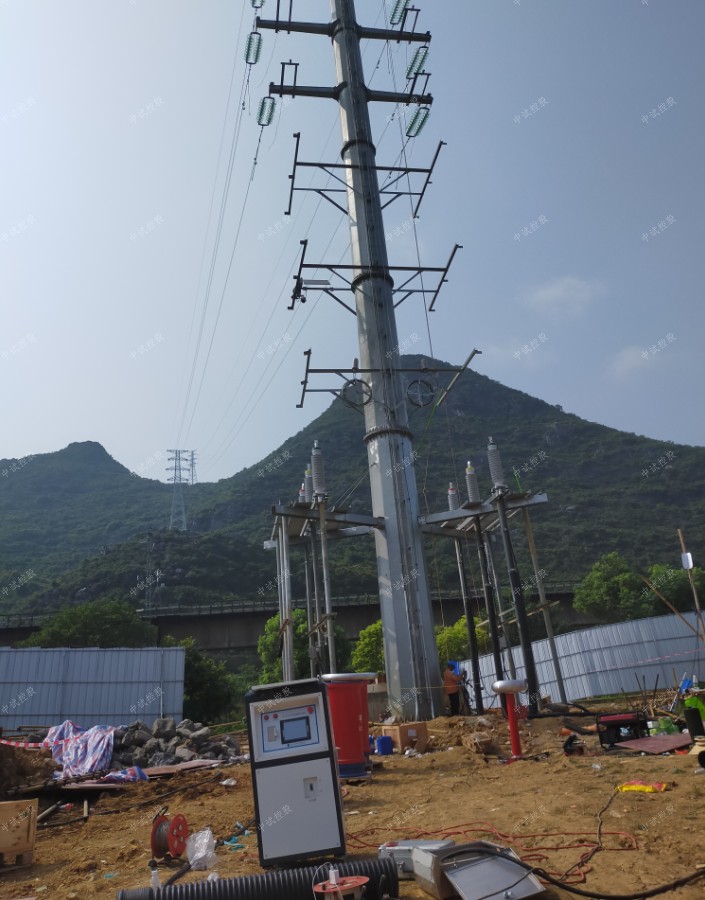

 变频串联谐振试验装置是用于鉴定电气设备绝缘强度,它对于判断电气设备能否投入运行具有决定性的意义,也是用来保证设备绝缘水平,避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况,能真实有效的发现绝缘缺陷。



        变频串联谐振采用的是谐振原理,在系统回路中产生一定频率的电压与回路中的电容,电抗产生谐振,其电容(试品)中试控股两端产生谐振电压后,再进行升压,使电容两端的电压达到试验电压。

       通过以上原理和现场的实际试验情况,一般变频串联谐振试验装置试验中的过电压发生于两种情况下,一种是在仪器寻找谐振点,产生谐振电压的过程中;一种是在升压到达试验电压的情况下。



10kV电力电缆进行预防试验仪在通过串联谐振试验找到谐振点并升压到试验电压时,如果出现试品耐压不合格或者现场环境没发生大的变化等现象,试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的,电源输入电压是波动的,那么高压输出也是具有一定的波动性,此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动,可以调整仪器的过电压保护,提高过电压保护设置,我们一般要求过电压保护设置到电压保护的1.1倍,此时设置到1.2倍基本没有问题。



ZSBP--375kVA/30kV 变频串联谐振耐压试验装置技术方案
串并联谐振基本原理:
谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输出的电压频率,实现串并联谐振,在被试品上获得高电压,是当前高电压试验的一种新方法,在国内外已经得到广泛的使用。

特点:
1具有输出容量大,输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单,并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然,并可打印试验结果。
6具有试品击穿后无过电压之虞,对试品的损坏相当小。
7试验所需电源容量小,仅是工频变压器试验所需电源容量的几分之一,解决现场电源难找的问题。

使用环境条件:
环境温度:-10℃~40℃
相对湿度:不大于90%
海拔高度:2500米以下

励磁变压器的配置
因品质因数Q值在额定负载下不小于20,所以,励磁变压器为电抗器总容量300kVA,除以品质因数20得15kVA。
配置的励磁变压器规格为15kVA/1kV/2kV。
10kV电力电缆进行预防试验仪调频电源的配置:
调频电源的容量等于或大于励磁变压器的容量取15kVA。
配置的调频电源的规格为15kVA。
电容分压器的配置
因最高试验电压为30kv,所以,电容分压器电压为30kv、电容量为10000PF。
配置1台的电容分压器规格为ZSFRC—30kv/0.01uF。

 以上为较简单的问题,但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段,也就是找到谐振点的过程中。使用过的人员都知道,变频串联谐振试验装置找谐振点的过程中,其电压与频率的呈现抛物线一样。系统默认找到高电压,也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍(由于品质因数等关系一般不超过30倍),中试控股变频串联谐振试验装置扫频时需要的电压一般为20-50V,通过激励变后的电压一般为几百伏。通过以上原理我们发现,如果我们需要的试品试验电压小于系统谐振时谐振点时的电压,系统可能在自动寻找谐振点时就出现过电压保护,此时整个变频串联谐振试验装置是无法及时耐压,试验也是无法完成的。

       10kV电力电缆进行预防试验仪而解决此问题的办法也相对比较麻烦,变频串联谐振试验装置不是产生不了试验电压,而是谐振电压高于试验电压,而我们知道系统默认谐振电压是抛物线的顶点,也就是说在抛物线上升到顶点或者顶点下降的过程中,都会有一个点和试验电压点是一致的。我们只需要通过试验变频串联谐振的手动试验,采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过电压问题。
