双极线交接耐压试验仪

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定
交流耐压试验中，关键的问题就是正确选择试验电压的数值，中试控股一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。

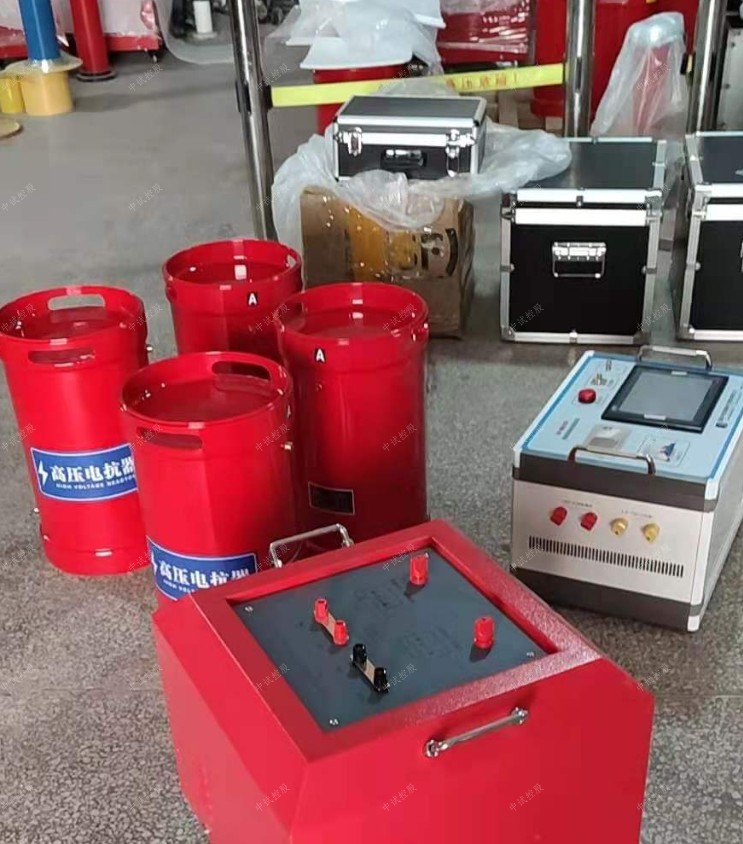

ZSBP-75KVA/75KV变频串联谐振耐压试验装置
双极线交接耐压试验仪设备主要配置及技术参数说明：
1.变频电源一台：
额定功率：10kVA；
输入电压： 220V 45～65Hz
输出电压：0～250V可调
输出电压频率：30～300Hz
0.01Hz步进可调
频率不稳定度≤0.02%
输出电流：0～40A
重量：16kg
2. 高压谐振电抗器（共3台）：25KVA/25KV
额定工作电压：25kV
额定工作电流：1A
额定电感量：90H
连续工作时间：60min
温    升：小于60度
工作频率：30-300Hz
ZSBP-75KVA/75KV变频串联谐振耐压试验装置重量：35kg
3. 激励变1台：
额定容量：8kVA
输入电压：250V
输出电压：1.5kV， 3kV，
4.电容分压器一台：FRC-80kV纯电容式
   高压电容量：2000pF
分压比：1000:1
   工作频率：30～300Hz
   误差精度：1.5%
   额定电压:80kV
   双极线交接耐压试验仪重量：10kg

一般应考虑以下几个因素：
1、在被试品上可能产生过电压的数值、持续时间及其次数。如被试品遭受较高过电压的可能性极小，则可不必采用过高的试验电压；如被试品（如直接与架空线连接的发电机）可能遭受到较高的过电压时，则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。
被试品是否被穿可按下述各种情况进行判断：
       1、中试控股根据试验时接入的表计进行分析，一般情况下，若电流表突然上升，则表明被试品击穿（过流继电器动作，自动跳闸）。但当被试品的容抗XC  与试验变压器的漏抗 XL之比不大于2时，虽然被试品击穿，电流表指示也不会发生明显的变化，有时还可能出现电流表指示反而下降的情况。
       若出现这种情况，应根据在高压侧的测量电压装置高压侧的电压，被试品若击穿，其电压表只是要突然下降，而在低压侧测量的电压表也要下降，但有时很不明显。
       2、根据试验控制回路的状况进行分析。若过流继电器整定值适当，则被试品击穿时过流继电器动作，电磁开关即跳闸。若整定值过小，可以在升压过程中因被试品的电容电流过大而使过流继电器动作而跳闸。
