15min交接耐压试验仪

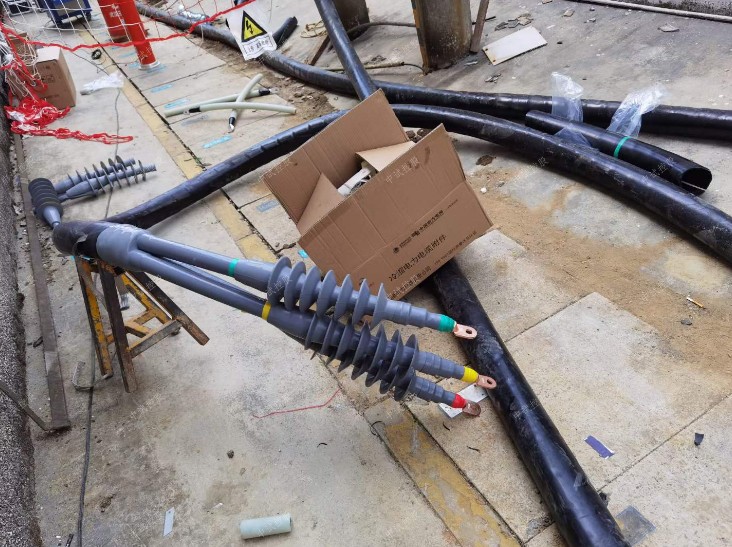

电缆进行串联谐振直流耐压试验前先对其验电并对地充分放电，将电缆两端所连接设备断开，试验时不附带其他设备;将两端电缆头绝缘表面擦干净，以减少表面泄露电流所引起的误差，必要时应在电缆头相间加绝缘挡板。

试验场地应做好安全措施如安围栏、警告牌等，检查接地线、放电棒是否接好。加压时，应分段逐渐缓慢升电压以防充电电流过大，中试控股并分别在0.25-1.0倍试验电压下停留1分钟后读取泄漏电流值;最后在试验电压下按规定的时间进行耐压试验，并在耐压试验终了前，再读取耐压后的泄漏电流值。

ZSBP-675KVA/270KV交流耐压谐振试验装置

1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，在国内外已经得到广泛的使用。

2、特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、设备适用范围
满足400mm2/110KV电缆，长度0.5公里的交流耐压试验。
满足500mm2/35KV电缆，长度1.5公里的交流耐压试验。
满足500mm2/10KV电缆，长度3公里的交流耐压试验。

5、使用环境条件
1 周围空气温度：
        最高温度：+45℃       最低温度：-10℃；
        最大日温差：35k       日照强度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相对湿度：≤90 %
4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

6、设备具体配置
试验要求：
400mm2/110KV电缆，长度0.5公里的交流耐压试验，试验时间60min，最高试验电压128kv，试验频率30～300Hz。最大等效电容量为0.078uF。
500mm2/35KV电缆，长度1.5公里的交流耐压试验，试验时间60min，最高试验电压52kv，试验频率30～300Hz。最大等效电容量为0.348uF。
500mm2/10KV电缆，长度3公里的交流耐压试验，试验时间5min，最高试验电压22kv，试验频率30～300Hz。最大等效电容量为1.314uF。

电抗器的设计：
400mm2/110KV电缆，长度0.5公里的交流耐压试验，试验时间60min，最高试验电压128kv，试验频率30～300Hz。最大等效电容量为0.078uF。当频率为35Hz时。

15min交接耐压试验仪励磁变压器的配置
做400mm2/110KV电缆的交流耐压试验电压128kV。因品质因数Q值在额定负载下不小于30，所以，励磁变压器容量15kVA。
配置的励磁变压器规格为15kVA、10kV。

调频电源的配置：
调频电源的容量等于或大于励磁变压器的容量取15kVA。
配置的调频电源的规格为15kVA。

电容分压器的配置
因400mm2/110KV电缆的交流耐压试验电压128kV，所以，电容分压器电压为130kV、电容量为1000PF。
配置1台的电容分压器规格为130kv/0.001uF。

系统主要性能及参数
1、电源电压：   380V±10%、50Hz；
  2、额定容量：  675KVA；
  3、输出电压：    270KV，
  4、输出电流：  2.5A.
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

  四、系统配置及具体参数
1、变频控制电源50KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 50KW
c) 工作电源:      交流380V、50Hz 。
d) 输出电压:      0～500V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  100A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动试验。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 26Kg
2、 励磁变压器50KVA            1台
a) 额定容量:    50KVA
b) 输入电压:    500V
c) 输出电压： 2KV；4KV，10KV
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 15min交接耐压试验仪重   量：  250Kg ;
3、高压电抗器 ZSDK-67.5/27        10台
a) 额定容量：  67.5KVA
b) 额定电压：  27KV
c) 额定电流：  2.5A
e) 品质因素：  Q≥30
f) 结    构：  干式；
    g)  重    量： 75Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   TRF-270/0.001                1台
a) 额定电压：   270KV
b) 工作频率：    30～300Hz
c) 分 压 比：    2000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg

15min交接耐压试验仪根据电缆类型不同，微安表有不同的接线方式，一般都采取微安表接在高压侧，高压引线及微安表加屏蔽。对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。因为采用半波整流或倍压整流时，中试控股如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。
