架空线路交接耐压试验仪

串联谐振试验装置的安全操作准则
        ZSBP串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

ZSBP-44kVA/44kV 串联谐振试验仪器/电缆耐压试验
一、 被试品对象及试验要求：

10kV/300mm2电缆1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/2000kVA主变的交流耐压试验，中试控股电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

10kV/185mm2电缆1km的交流耐压试验，电容量≤0.3123uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

二、 工作环境：

1. 环境温度：－15C -45C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：44kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：22kV；44kV；

4. 额定电流：2A；1A；

5. 工作频率：30-300Hz；

6. 架空线路交接耐压试验仪装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. ZSBP-44kVA/44kV 串联谐振试验仪器测量精度：系统有效值1.5级；

特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

       ZSBP-44kVA/44kV 串联谐振试验仪器适用于10KV-500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

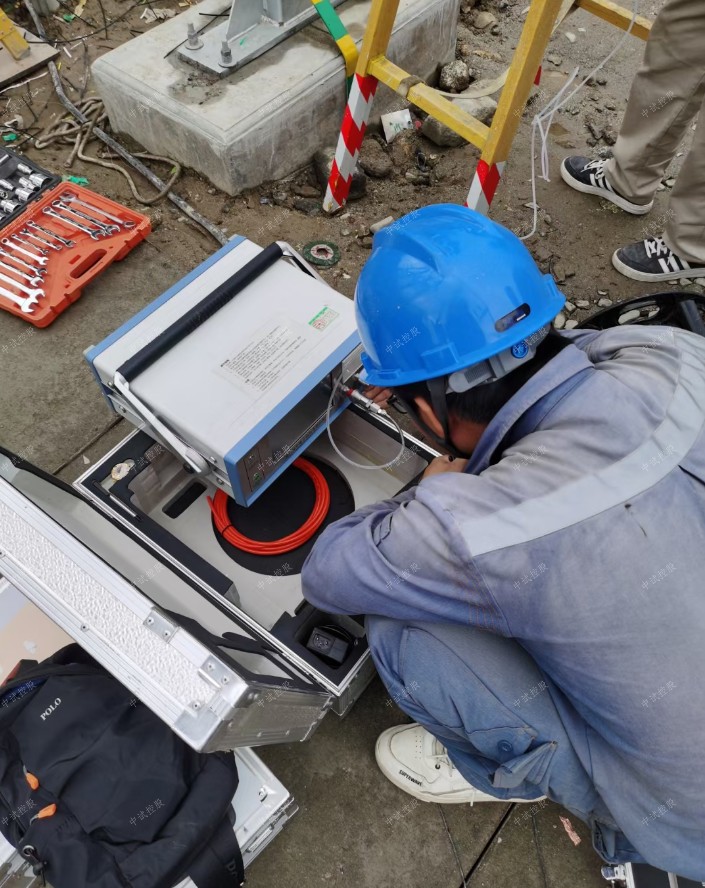

      1、在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。
      2、试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。
      3、试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。
