单极线交接耐压试验仪

在串联谐振状态下，当被测产品绝缘薄弱时,电路立即断开,测试产品的电压迅速下降到测试电压的十分之一 , 流过穿点的电流也迅速下降,大大降低了被测设备损坏的风险, 避免了通过测试变压器进行电压测试时击穿后电流急剧增加, 对测试产品造成严重损坏。
励磁变压器的容量和电压仅为试验电压和容量的1/q。试验设备体积小,重轻,非常有利于现场试验。

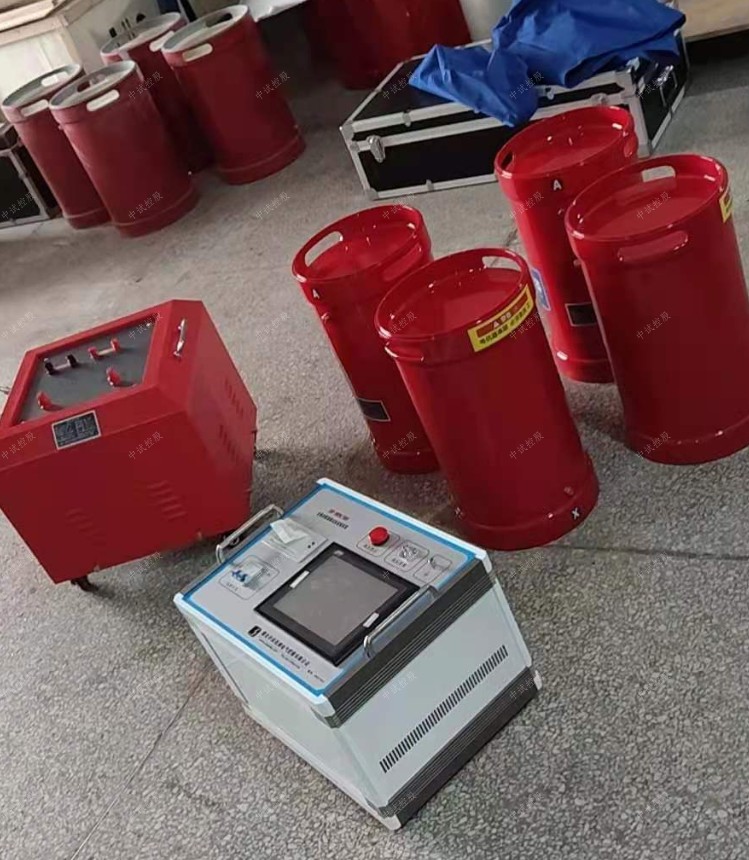

ZSBP-270kVA/108kV变频串联谐振试验装置

技术指标

1．额定电压：

95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；

52kV---满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；

22kV---满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；

80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.单极线交接耐压试验仪允许连续工作时间：额定条件下一次工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

被试品对象及试验要求

1、10kV/300mm2电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。

装置主要技术参数及功能

1） 额定容量：270kVA

2） 额定电压：27kV；54kV；108kV

3） 额定电流：10A；5A；2.5A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 单极线交接耐压试验仪工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
