绝缘状况交接耐压试验仪

串联谐振的相关知识
        一、定义
        在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。
        二、危害性
        发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。

        绝缘状况交接耐压试验仪品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
        在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。

ZSBP-88kVA/22kV 变频串联谐振试验装置
一、 被试品对象及试验要求：
10kV/300mm2电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/5000kW电机的交流耐压试验，电容量≤0.03uF，试验频率45-65Hz，试验电压16kV，试验时间1min。

二、 工作环境：

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：88kVA；

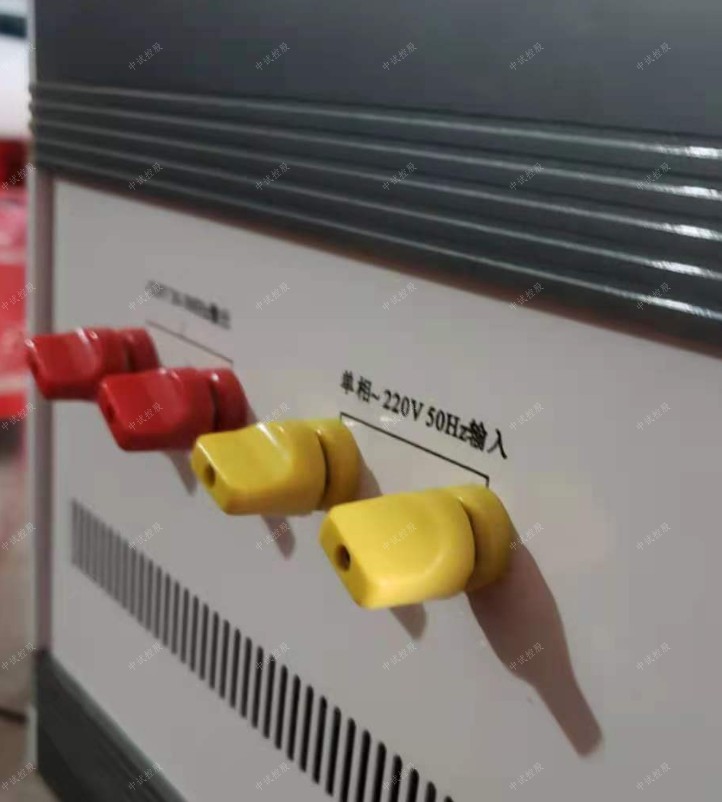

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：22kＶ ；

4. 额定电流：4A；

5. 绝缘状况交接耐压试验仪工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

绝缘状况交接耐压试验仪变频串联谐振的升压方法

变频串联谐振升压方法有工频谐振升压法和变频谐振升压法，工频谐振升压法主要用于发电机、变压器和电容式电压互感器的试验，变频谐振升压法主要用于交联电缆的试验。能满足电缆因长度不同，电容量在较大范围内变化的要求。
工频谐振升压系统是在工频条件下（现场试验为50Hz）使得电感和被试品电容谐振，产生工频高压。
工频谐振升压系统一般采用调节电感感抗的方式在激励源的作用下使得电抗器和被试品电容谐振，通常称为调感式；也可以采用在被试品两端并联电容器的方式改变被试系统的电容量使得在激励源的作用下与电抗器谐振，通常称为调容式；还可以同时改变电抗器的感抗和被试系统的电容量使得系统达到谐振状态，通常称为调感调容式。
