配电自动化级差保护配合测试仪

时间：2021-08-17

配电自动化级差保护配合测试仪

直流系统接地故障常用故障查找方法

便携式直流接地故障检测仪是新一代测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，中试控股它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。

常用故障查找方法：

1、通过测量正负极对地电压,确定是正极还是负极接地。

2、对两段母线进行区分,使查找的接地范围不会扩大。

3、退出运行中有误报现象的直流绝缘测试仪。

4、立即停止二次回路的施工或检修试验,并拉开其工作电源,看信号是否消除。

5、采用分段分部位拉路法来确定直流接地点。采用这种方法时,操作电源一定要由蓄电池供电,先停不重要的回路,如信号回路和照明回路等。由于直流接地回路一旦从直流系统中脱离,直流系统母线的正负极对地电压就会出现平衡,因此,通常采用直流接地回路瞬间停电的办法来确定直流接地点,这就是所谓的"拉路法"。但由于直流系统是不间断电源,人们不能随意对其停电,"拉路法"常造成直流系统控制或保护回路跳闸等事故。

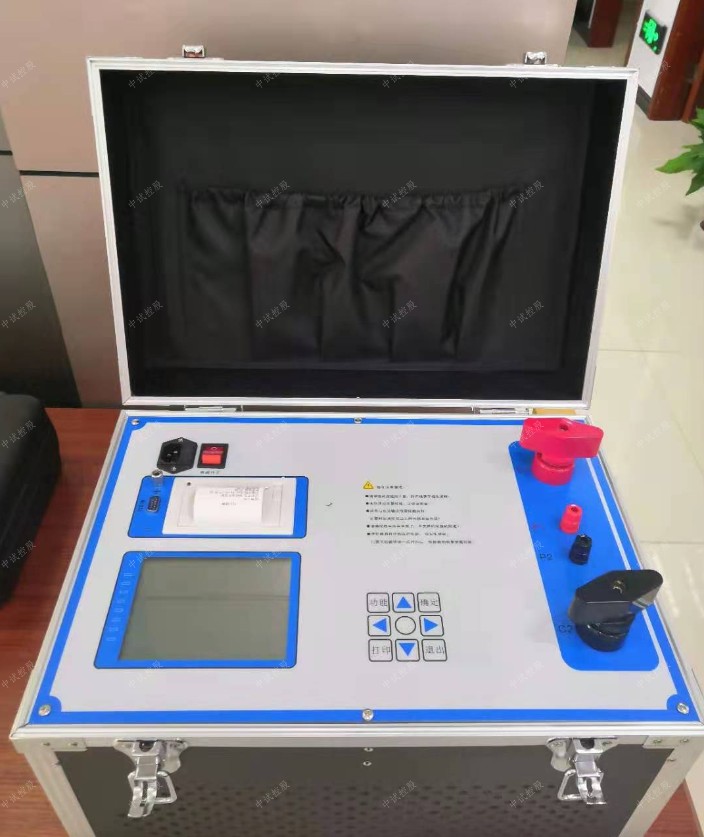

配电自动化级差保护配合测试仪

ZSMDJ-800直流系统级差配合测试仪技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

ZUC-500 级差配合测试仪直流系统级差试验应用介绍
直流系统级差配合测试也叫空开级差配合试验，是指直流断路器上下级之间的保护配合，是执行《防范电力生制造事项的二十五项重点要求》中第22项“防止全厂停电事务”措施的补充和完善，直流系统事故对防止全厂停电或者全站停电较为重要，要求检查各级开关不同电流下配合是否有拒动或越级跳闸，级差配合试验也是二十五项重要环节，级差试验的测量是采用直流断路器级差配合测试仪进行测量。
