检测直流开关安秒与级差配合试验仪

目前，发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的直流断路器级差配合是否满足选择保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统安全留下隐患，ZSMDJ-800直流系统级差配合测试仪一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪，以方便运行维护部门对直流保护电器级差配合进行校验，提高直流系统运行的可靠性，保证电网安全可靠运行。中试控股
本测试仪适用电压等级DC110V、DC220V的直流电源系统适用。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

特点
高精度、高性能、高速数据采集卡，多通道并行采集存储
可预设短路电流、进行短路测试校验级差配合的选择
可通过带载小电流预估支路的短路电流
可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断曲线
负载调节采用大功率纯电阻负载，线度好、精度高
输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全高
装置具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式
PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

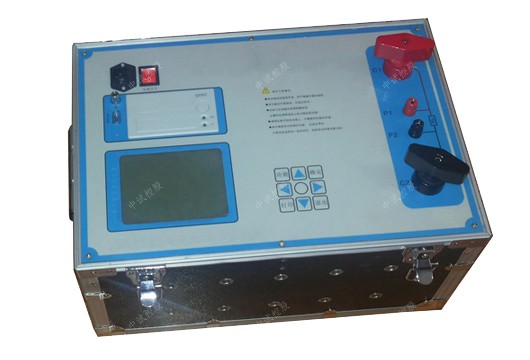

使用要求及外观说明：
现场条件
1）具有固定或移动配电盘，配电盘设有单相220V交流输出，输出功率不小于1KW，输入有自动空气开关保护。
2）ZSMDJ-800直流系统级差配合测试仪现场具有直流电源系统配套的蓄电池组。

对操作人员要求
1）带安全佩戴防护眼镜；
2）携带常用五金工具和万用表。
