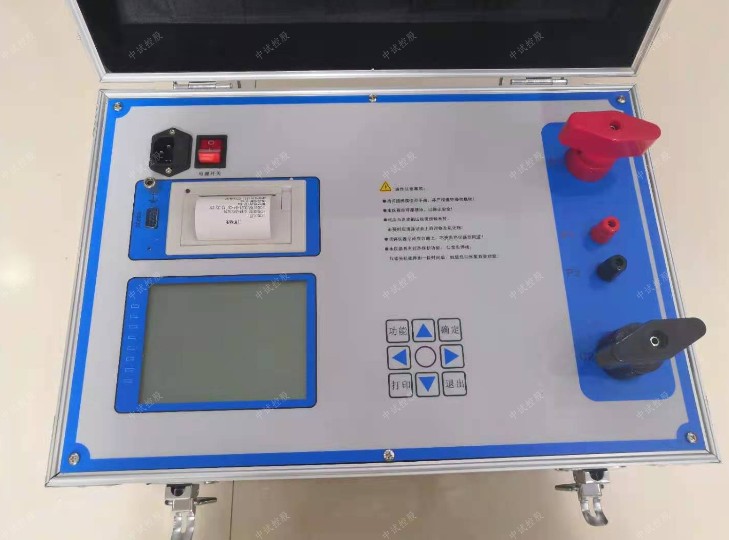

新装和运行中的直流保护电器差级配合试验仪

根据直流保护电器安秒特性测试的现实状况，一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试及级差配合综合系统，中试控股可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

高精度、高性能、高速数据采集卡，多通道并行采集存储
可预设短路电流、进行短路测试校验级差配合的选择性
可通过带载小电流预估支路的短路电流
可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断特性曲线
负载调节采用大功率纯电阻负载，线性度好、精度高
输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全性高
ZSMDJ-800直流系统级差配合特性测试仪具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式
PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

技术参数
工作电源AC 220V±15%，50Hz
电压等级DC 220V
电压精度0.5%
电流精度0.5%
预估精度5%
电流测量范围0~2000A
采样分辨率16位
录波分辨率12位
装置外形尺寸520×470×178mm³
重量20kg
