高压开关室在线监测SF6报警系统

用途
六氟化硫在常温常压下是一种无色、无臭、无毒、不燃、无腐蚀的气体，气体密度6.139g/L，其化学稳定性强，500℃-600℃不分解。 六氟化硫具有良好的电气绝缘性能及优异的灭弧性能，中试控股被广泛应用于电器工业，如：断路器、高压变压器、气封闭组合电容器、高压传输线、互感器等。在电力工业中，SF6是一种重要的介质，它用作封闭式中、高压开关的灭弧和绝缘气体。
ZSLB-6000 SF6泄漏报警系统是专门为了解决上述问题而设计的，系统是由两大模块构成，分别是操作控制屏、检测主机，可实时检测SF6、环境温湿度、氧气含量等，可以控制风机、空调等的开关等。系统自动记录各种报警数据与实时数据，并按照设定的方式控制风机等；能根据各种应用场合的具体要求进行灵活配置的智能型采集系统；并可提供与远端通信装置的接口，实现遥控、遥测、遥信等功能。ZSLB-6000 SF6泄漏报警系统是综合运用激光技术、数据采集、数据处理、通信技术于一体的开放系统平台，它的所有功能均采用模块化设计，便于工程安装及工程维护。

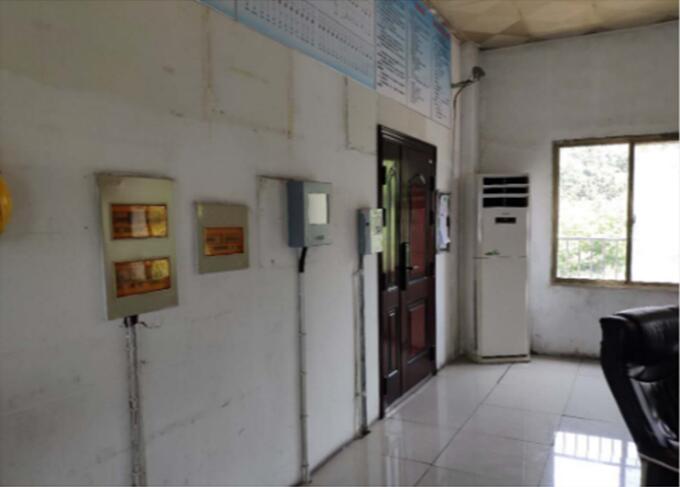

本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）等场所。

参数

1、SF6气体检测灵敏度： ±1ppm（激光变送器） ±5%设置值（电化学传感器）
2、氧气检测浓度： 1～25U%（带数显功能）
3、氧气浓度报警门限 可调
4、氧气测量精度 ：<0.5%（0.4%,O2在21%时）
5、温度显示范围 ：-25～99℃
6、温度测量精度： <0.5%
7、温度报警门限： 可调
8、湿度显示范围： 0～99%RH
9、湿度测量精度： <3%
10、湿度报警门限： 可调
11、输 入 电 压： 176～265VAC
12、报警输出点： 2A
13、风机输出触点电源： 380VAC 40A
14、风机通风时间设定：15MIN/次（可调）
15、数据记录时间 2年，上位机海量存储
16、通 讯 RS-485标准协议

ZSLB-6000SF6泄漏报警系统由智能模拟量采集器、激光发射与光强监测单元、激光接收单元、信号处理单元等组成，达到实时监测区域空气中SF6气体浓度的目的。

智能SF6激光变送器功能说明：
1、对区域空气中SF6气体的定量检测分析功能（运用开放式光路高灵敏中红外激光吸收光谱技术，消除了激光自身强度波动和外界环境的影响）。
2、实时显示区域空气中的SF6气体浓度值，任意设置报警浓度，当环境中SF6气体浓度超过设定的报警值时发出超标报警功能。
3、每一个SF6气体激光探测器可监测0.1~200m范围内的SF6浓度变化，不需要任何采样装置，只需要一个反射器，ZSLB-6000 SF6泄漏报警系统激光经过要监测的区域后被反射器反射回来到达探测器，就实现了对整个光路中的SF6浓度的测量。
4、利用激光光谱吸收技术检测，对SF6气体泄露检测，测量精度可高于百万分之一，检测分辨率达到1ppm量级，中试控股而且重复性好，稳定可靠，使用寿命长，定量分析，采用开放式光路技术，避免了采样而且实现了大范围的连续空间的监测，操作简单，故障率少。
