SF6泄漏在线监测系统

定义
SF6气体以其优异的绝缘和灭弧性能，在电力系统中获得了广泛的应用，几乎成了中压、高压和超高压开关中所使用的唯一绝缘和灭弧介质。正因为SF6气体的大量使用，其安全性也受到了人们的广泛关注。客观上讲，SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体，对人体没有du性。但是在高压电弧的作用下或高温时，SF6气体会发生部分分解，而其分解物往往含有judu，即便是微量，也能致人非命。中试控股当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解物会往室内低层空间积聚，造成局部缺氧和带DU，ZSLB-6000 SF6泄漏报警系统对进入室内的工作人员的生命安全构成了严重的危险。

参数

1、SF6气体检测灵敏度： ±1ppm（激光变送器） ±5%设置值（电化学传感器）
2、氧气检测浓度： 1～25U%（带数显功能）
3、氧气浓度报警门限 可调
4、氧气测量精度 ：<0.5%（0.4%,O2在21%时）
5、温度显示范围 ：-25～99℃
6、温度测量精度： <0.5%
7、温度报警门限： 可调
8、湿度显示范围： 0～99%RH
9、湿度测量精度： <3%
10、湿度报警门限： 可调
11、输 入 电 压： 176～265VAC
12、报警输出点： 2A
13、风机输出触点电源： 380VAC 40A
14、风机通风时间设定：15MIN/次（可调）
15、数据记录时间 2年，上位机海量存储
16、通 讯 RS-485标准协议

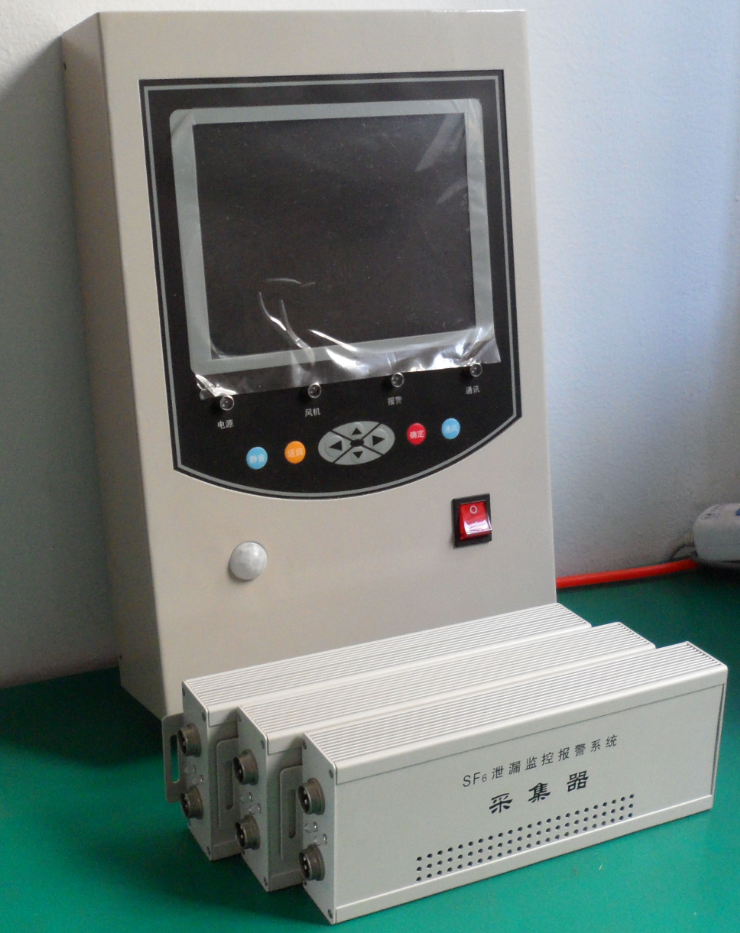

ZSLB-6000SF6泄漏报警系统由智能模拟量采集器、激光发射与光强监测单元、激光接收单元、信号处理单元等组成，达到实时监测区域空气中SF6气体浓度的目的。

智能SF6激光变送器功能说明：
1、对区域空气中SF6气体的定量检测分析功能（运用开放式光路高灵敏中红外激光吸收光谱技术，消除了激光自身强度波动和外界环境的影响）。
2、实时显示区域空气中的SF6气体浓度值，中试控股任意设置报警浓度，当环境中SF6气体浓度超过设定的报警值时发出超标报警功能。
3、每一个SF6气体激光探测器可监测0.1~200m范围内的SF6浓度变化，不需要任何采样装置，只需要一个反射器，激光经过要监测的区域后被反射器反射回来到达探测器，就实现了对整个光路中的SF6浓度的测量。
4、利用激光光谱吸收技术检测，ZSLB-6000 SF6泄漏报警系统对SF6气体泄露检测，测量精度可高于百万分之一，检测分辨率达到1ppm量级，而且重复性好，稳定可靠，使用寿命长，定量分析，采用开放式光路技术，避免了采样而且实现了大范围的连续空间的监测，操作简单，故障率少。
