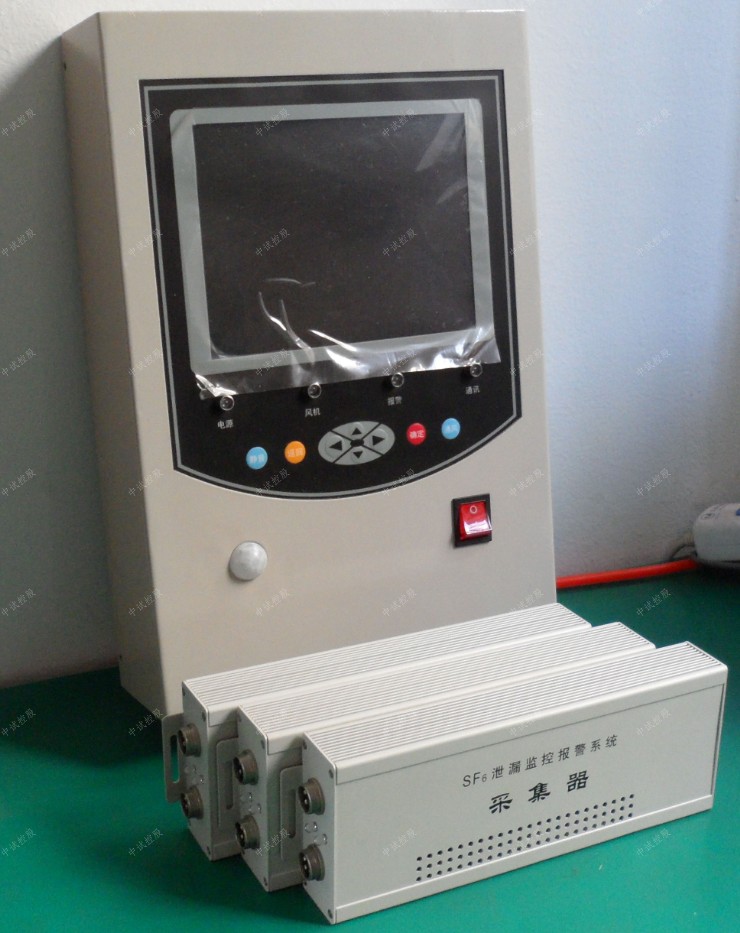

壁挂式六氟化硫气体泄漏报警器

SF6泄露在线监测报警仪现场安装工作应注意哪些方面？

在主机上电之前进行静态检查，以确保主机上电时全系统的运行安全。
a.检查各个监测器接线颜色顺序是否一致（包括与主机连接处）。
b.探tou电源回路的检查：拔下主机与探tou连接的插tou，用万用表测量是否存在短路，然后将四芯线连接在一起，测量最后一个监测器接线插tou，测量是否存在短路。
c.漏电检查：逐个测量探测单元信号端子和电源端子与现场SF6开关设备金属壳的电阻值，应该在2M欧以上，如大大低于该值。甚至趋向于0-200欧，则可能线路上或其中某个探测单元存在漏电情况。需逐个排查。
d.全系统测试：连接好所有插tou后，用万用表测量是否存在短路。

动态检查：在确定静态检查全部正常的情况下，方可接入电源，启动系统.
a.电源检查：开机前用万用表交流档测主机电源输入，是否为220V±20%范围。先拔下探tou电源端子，开机，测主机电源输出，是否为DC24V。检测最末梢探测单元的电压输入是否为DC24V，如失电，请排查线路上是否存在开路情况。
b.风机测试：待主机运行10分钟后，手动启动风机，检查控制回路是否正常。
c.ZSLB-6000SF6泄漏报警系统菜单功能测试：将各项菜单均做一次设置，保存看是否有效，结束后请立即恢复成实际需求值或默认值。
 ZSLB-6000SF6泄漏报警系统是在分析和比较国内外同行业相关气体检测方法的基础上，将先进的开放式光路高灵敏中红外激光吸收光谱技术应用于SF6气体检测，完全拥有自主知识产权，技术水平达到国际领先。ZSLB-6000SF6泄漏报警系统克服了传统的SF6检测仪必须进行采样，从而只能实现点式测量的弱点，采用开放式光路，不需要采样就能测量区域中SF6气体的浓度；集气体分析、模拟量输入、开关量输入、协议转换、通信接口转换、传输和开关量输出控制等功能于一体，覆盖了工业控制及监测系统的现场采集所需功能，能根据各种应用场合的具体要求进行灵活配置的智能型采集系统。
ZSLB-6000SF6泄漏报警系统综合运用了开放式光路高灵敏中红外激光吸收光谱技术、数据采集处理、通信技术于一体的开放系统平台，它的所有功能均采用模块化设计，便于工程安装及工程维护。系统自身带有自动浓度校准功能，不需要额外的定期校准。

参数

1、SF6气体检测灵敏度： ±1ppm（激光变送器） ±5%设置值（电化学传感器）
2、氧气检测浓度： 1～25U%（带数显功能）
3、氧气浓度报警门限 可调
4、氧气测量精度 ：<0.5%（0.4%,O2在21%时）
5、温度显示范围 ：-25～99℃
6、温度测量精度： <0.5%
7、温度报警门限： 可调
8、湿度显示范围： 0～99%RH
9、湿度测量精度： <3%
10、湿度报警门限： 可调
11、输 入 电 压： 176～265VAC
12、报警输出点： 2A
13、风机输出触点电源： 380VAC 40A
14、风机通风时间设定：15MIN/次（可调）
15、数据记录时间 2年，上位机海量存储
16、通 讯 RS-485标准协议

ZSLB-6000SF6泄漏报警系统由智能模拟量采集器、激光发射与光强监测单元、激光接收单元、信号处理单元等组成，达到实时监测区域空气中SF6气体浓度的目的。

智能SF6激光变送器功能说明：
1、中试控股对区域空气中SF6气体的定量检测分析功能（运用开放式光路高灵敏中红外激光吸收光谱技术，消除了激光自身强度波动和外界环境的影响）。
2、实时显示区域空气中的SF6气体浓度值，任意设置报警浓度，当环境中SF6气体浓度超过设定的报警值时发出超标报警功能。
