10kv高压耐压试验装置
时间:2021-06-17

10kv高压耐压试验装置







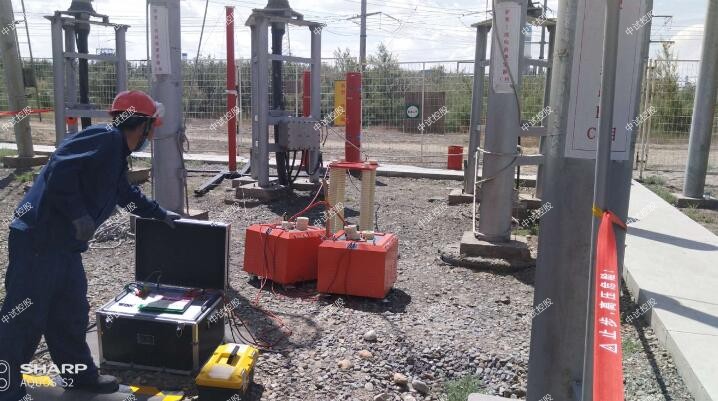

ZSBP-270kVA/108kV 变频串联谐振试验装置
一、 被试品对象及试验要求:

35kV/300mm2电缆2km的交流耐压试验,电容量≤0.389uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

10kV/400mm2电缆5km的交流耐压试验,电容量≤2.1uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

35kV开关柜、互感器、母线母盘的交流耐压试验,试验频率30-300Hz,试验电压95kV,试验时间1min。



二、 串联谐振工作环境:

1. 环境温度:-100C –50 0C;

2. 相对湿度:≤90%RH;

3. 海拔高度: ≤1000米;

三、 装置主要技术参数及功能:

1. 额定容量:270kVA;

2. 输入电源:单相220或三相380V电压,频率为50Hz;

3. 额定电压:27kV;54kV;108kV

4. 额定电流:10A;5A;2.5A

5. 工作频率:30-300Hz;

6. 装置输出波形:正弦波

7. 波形畸变率:输出电压波形畸变率≤1%;

8. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

9. 温 升:额定负载下连续运行60min后温升≤65K;

10. 品质因素:装置自身Q≥30(f=45Hz);

11. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

12. 测量精度:系统有效值1.5级;


由于高压试验针对的目标设备的特殊性,在每一个高压试验项目开始前后都应当对试验对象进行充分的放电。操作人员应在监护人的监护下,戴好安全帽,穿上绝缘靴,戴上绝缘手套,合上地刀并让被试设备充分放电之后,再对被试设备本体直接连接接地导体放电,以保证其完全放电。例如在电容器试验前后,必须让电容器对地充分放电,且每个电容器两端都必须放电,以保证其完全放电。在做电力电缆直流耐压试验时,应在降压放电后,操作人员将所有试验设备的电源断开后,方可拆除试验引线。放电所使用的放电棒等试验设备应当定期检查,对其绝缘部分应当按照规程定期试验,保证其安全性;对其分压电阻部分应当在每次试验前测量阻值,确认符合标准后方可投入使用。
4确保安全的其他措施
4.1在试验过程中严格遵守呼唱制度
在大部分的电气操作过程中,都要严格遵守呼唱制度,高压电气试验更是如此。在高压试验中,由于现场情况大部分情况下都较为复杂,有可能在人员嘈杂或噪音严重的场地开展,因此,在每次试验中严格遵守呼唱制度也就成了高压试验的重要安全措施之一。在高压试验中,其他工作人员必须询问操作人员是否可以开始工作,在确保电源断开的情况下,得到对方的许可后方可工作。在没有得到操作人员许可的情况下,在没有明确试验设备状态的情况下就擅自连接或拆除试验引线,或凭放电声判断电压判断是否在升压或降压状态,这是高压试验中的严重违章行为,这样的行为往往会造成严重的事故,因此,这样的状况在高压试验中是绝对禁止的。
4.2认真分析高压试验全过程,做好危险点分析控制工作
在日常工作中应当发动每位员工,集思广益,结合实际工作经验,对所有高压试验项目的危险点进行讨论之后细分,以此为基础为每一个高压试验项目制定相关的过程控制卡,从试验设备、材料的准备到试验结束后现场的清理都应一一制定进过程控制卡中,使过程控制卡涵盖所有高压试验环节,并在卡中将所有危险点的控制措施列出。每一次的高压试验开始前先结合工作任务和工作票,填写相应的控制卡,从准备工作开始,对每一个危险点的防范措施进行一一确认并签字,直至全部试验工作结束,从程序上杜绝了人为地疏忽和大意造成的事故隐患,使各种安全措施制度化且与试验工作结合为一体,这样有效的提高了高压试验的安全性和参试人员的主动安全意识。
4.3严肃劳动纪律,杜绝违章
4.3.1在进行试验工作时,不得进行与试验无关的工作,如吸烟、打闹、聊天等。
4.3.2工作负责人要对参试人员的身体状况有明确的了解,对于身体有如发烧、头晕、精神不佳等不适感觉的以及饮酒后的人员严禁参加试验工作。
4.3.3严禁与试验无关人员进入试验现场。
5结语
由于高压试验工作环境的特殊性,就要求参试人员加强对电气试验的认识,提高试验技术水平,克服各种主观,客观因素带来的影响,从各种角度理解高压试验的安全问题重要性。因此,在今后的工作中试验人员仍然要继续学习,熟练掌握各种高压试验技能,严格遵守各种规章规程,提高自身安全意识,杜绝违规操作,这样才能保证高压试验的安全,确保人身和设备的安全,使我厂的生产安全稳定长久的运行。
