10kv高压电缆耐压试验装置

时间：2021-06-17

10kv高压电缆耐压试验装置

随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。具体操作方法如下：

ZSBP-44kVA/44kV变频串联谐振耐压试验装置中试控股电力讲解过流保护设定，按试验变压器高压侧额定电流的1.2倍整定。

例：该激励变压器高压侧额定电流为50A，所配置互感器为50/5，则其电流继电器应调整为5A。

过压保护设定，按试验时的电压的1.1倍整定。

例：该试验电压为39kV时，则其显示器应调整为43kV。

把分压器的电缆线接到控制台上高压电压两接线柱注意：所有地线必须接好，牢固可靠。

激励变压器上的高压电流接到控制台上高压电流两接线柱.

ZSBP-44kVA/44kV变频串联谐振耐压试验装置耐压时间整定：将时间继电器上的试验时间设置到所需的试验时间。

按上图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零位，调压器将自动回零。不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限位保护功能是否正常。

合闸主电源，按“升压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零。

断开主电源。

试验时，有关人员应加强对被试设备的监护，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。

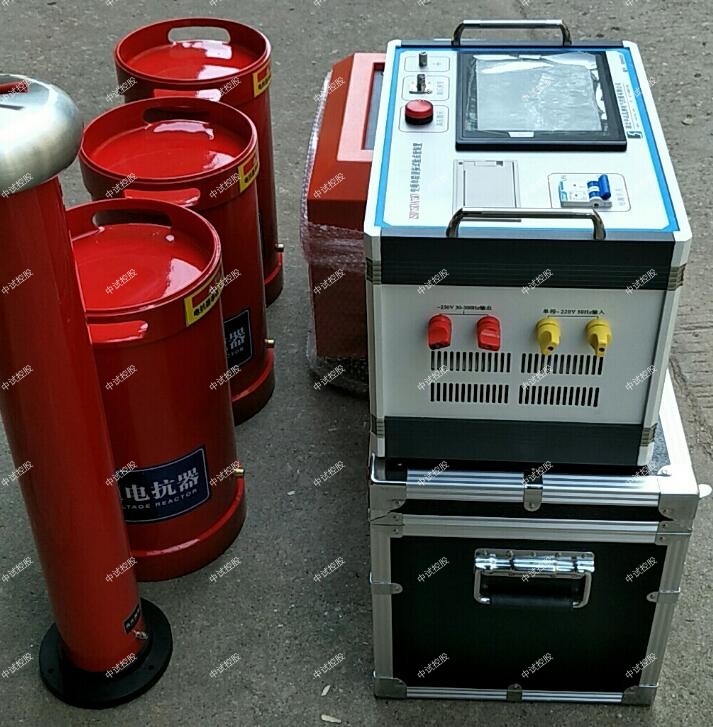

ZSBP-44kVA/44kV变频串联谐振耐压试验装置
一、满足试品范围
11kV/300mm2电缆1km交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压28kV，试验时间5min。
10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。
二、中试控股装置主要组成
1、变频电源 ZSBP-4kW
2、激励变压器 ZSJL-3kVA
3、高压电抗器 ZSDK-22kVA/22kV
4、电容分压器 ZSFY-3000pF/50kV
三、主要功能及特征
    ZSBP-44kVA/44kV变频串联谐振耐压试验装置中试控股ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。
特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、中试控股装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，中试控股可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。
四、主要技术参数
1.中试控股额定容量：44kVA
2.额定电压：22kV；44kV
3.额定电流：2A；1A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.ZSBP-44kVA/44kV变频串联谐振耐压试验装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温    升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米
五、中试控股ZSBP-44kVA/44kV变频串联谐振耐压试验装置容量验证
装置容量定为44kVA，分两节电抗器，电抗器单节为22kVA1A
六、试验时设备组合方式
组合方式
被试品对象电抗器选择
（22kVA/22kV两节）激励变压器
输出端选择试验电压(kV)
10kV/300mm2电缆1km 使用电抗器两节并联 1.5kV ≤22kV
10kV开关等电气设备使用电抗器两节串联 3kV ≤42kV
七、中试控股系统配置参数
(一)变频电源ZSXZ-4kW                                      1台
1)额定输出容量：4kW
2)工作电源：220/380±10%V（单/三相），工频
3)输出电压：0–400V
4)额定输入电流：10A
5)额定输出电流：10A
6)电压分辨率：0.01kV
7)电压测量精度：1.5%
8)频率调节范围：30–300Hz
9)频率调节分辨率：≤0.1Hz
10)频率稳定度：0.1%
11)运行时间：额定容量下连续60min
(二)激励变压器ZSJL-3kVA
1)额定容量：3kVA
2)输入电压：0-400V
3)输出电压：1.5/3kV
4)结    构：干式
6)重    量：约35kg
(三)高压电抗器ZSDK-22kVA/22kV
1)额定容量：22kVA;
2)额定电压：22kV
3)额定电流：1A
4)电感量：110H/单节
5)品质因素：Q≥30 (f=45Hz)
6)结    构：干式
(四)电容分压器ZSFY-3000pF/50kV
1)额定电压：50kV
2)高压电容量：3000pF
3)介质损耗：tgσ≤0.5%
4)分压比：1000：1
5)测量精度：有效值1.5级
6)重    量：约8kg
(五)中试控股ZSBP-44kVA/44kV变频串联谐振耐压试验装置补偿电容器ZSBC-20000pF/40kV
1)额定电压：40kV；
2)高压电容量20000pF；
3)重量：8kg；
