变频谐振装置

变频谐振装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，中试控股谐振电压即为试品上所加电压。

串联谐振试验装置：就是做耐压试验的设备，它是中试控股为了满足大容量的被试品要求，而研发的设备。它是一套组合设备。

中试控股采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

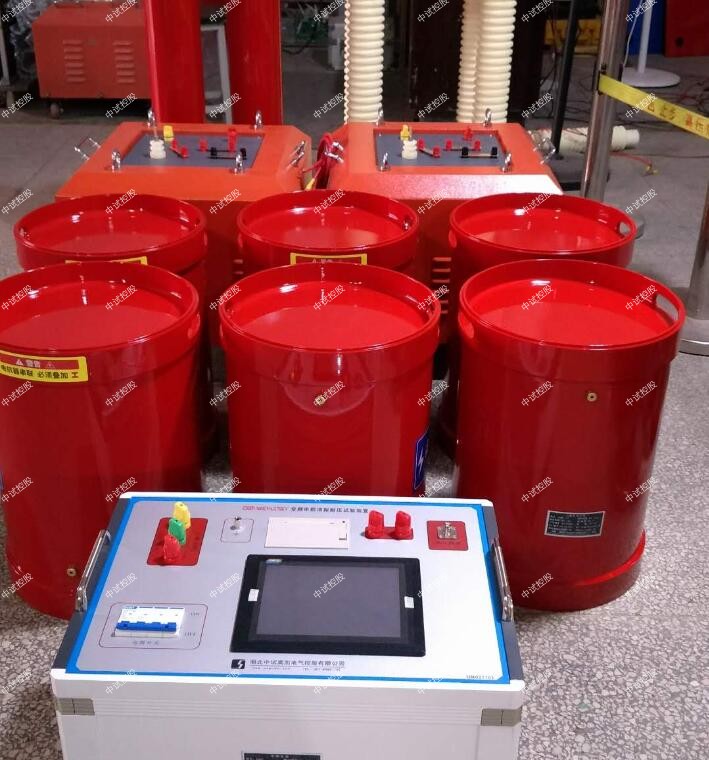

由调频调压电源、励磁变压器、电抗器、电容分压器组成。

编辑

对比

串联谐振 VS 工频耐压试验装置:满足大容量被试品耐压试验，体积、重量却比工频耐压小很多，易于搬运

串联谐振 VS 超低频高压发生器:中试控股超低频主要针对10kV/35kV这两种规格的电缆，串谐可适用电缆、主变、发电机、CVT、开关等

串联谐振 VS 直流高压发生器:直流高压发生器施加的“直流耐压”；串联谐振施加的“交流耐压”

适用于：电力变压器、电力电缆、发电机、电动机、GIS、开关、绝缘子、PT、CT、绝缘工器具、母线、CVT效验等

变频谐振装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防试验。

变频谐振装置应用

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

变频谐振装置原理

在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

中试控股变频谐振装置特点

体积小，重量轻，特别适合现场使用；

过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；

一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；

独有软件校准功能，方便用户校准表计，确保高电压值准确度。
