断路器触指压紧力测试仪

隔离开关设有专门的灭弧装置，在电力系统中仅作为电压而无负载时，切合电力系统之用。隔离开关分闸状态有明显可见断口，合闸状态能可靠通过额定电流和短路故障电流。中试控股所以在电力系统和配电装置中得到了广泛的应用。

（1）检查与分段隔离。利用隔离开关断口的可靠绝缘能力，使检修或分段线路与带电部分明显隔断。为确保检修人员人身安全，有的隔离开关还有接地装置，供检修时接地（如GW5-35GD型）。

（2）倒换母线。在断口两端接近等电位的条件下，可以带负载粉盒dao闸，以变换双母线或切除投入不太长的并联线路。

（3）分合空载电路。利用隔离开关断口在分开时将电弧腊肠的性能，可进行如下操作：

1）分合电压互感器和避雷器回路。

2）分合电压为35kV长度在10km以内的无载运行的架空线路，10kV长度在5km以下的无载运行的电缆线路。

3）分合电压在35kV以下容量在1000kVA以下的空载电力变压器，电压在10kV以下容量在320kVA以下的空载电力变压器。

4）拉和闭路开关的旁路电流。

5）拉合变压器中性点的接地线。

6）拉合母线及直接连接在母线上设备的电容电流。

7）用于室外35kV带消弧角的三极隔离开关，可拉合励磁电流不超过2A的空载变压器。变压器的相当容量：110kV，为20000kVA以下；35kV为5600kVA以下。

8）拉合电容电流不超过5A的空载线路，但在20kV及以上者应使用三极隔离开关。

9）用室外三极隔离开关，可以拉合电压在10kV及以下电流在15A以下的负载。

10）拉合10kV及以下，70A以下的环路均衡电流（或称转移电流），但所有室内型的三极隔离开关，严禁分合系统环路电流。

技术参数
1、测量范围：≤500 N（可制1000N）   误差：≤1％读数±1N
2、传感器对应的测量直径及触指开距：
传感器A（模拟钳夹）: 6mm/8mm/10mm/12mm; ±0.2mm
传感器B（通用定开距模拟钳夹）：梅花触tou测量满足Φ30-130mm
3、传感器信号线长度：3m
4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
5、绝缘电阻：＞2MΩ。
6、内置电池：锂电池。
7、工作时间：≥ 6小时
8、充电方式：专用充电器接面板锂电池充电接口充电。
9、工作环境：-30～40℃，≤80%RH ，大气压力：86～106kpa
10、断路器触指压紧力测试仪仪器功率：机内锂电池≤20 W

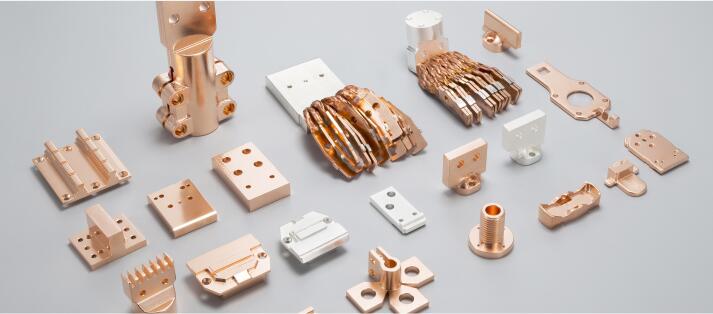

 由电磁作用原理可知，在两根平行导线中通过同一方向的电流时，会产生相互吸引的电磁力。中试控股若电路发生短路故障时，隔离开关的两个dao片上都会通过很大的故障电流，巨大的电磁力使两个dao片紧紧地夹住静触tou，降低了接触电阻，使dao片不会因流过大电流而发热熔焊。同时dao片也不会因电动力的作用而脱离静触tou引起电弧、造成相间短路。在正常操作时，因为dao片中不流过或只流过很小的允许电流，所以操作时只需克服dao片两侧弹簧压力造成的摩擦力，就可操作。
