高压开关触指压紧力测试仪

   隔离开关（Isolatingswitch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

   隔离开关在分位置时，触tou间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

    一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

    隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

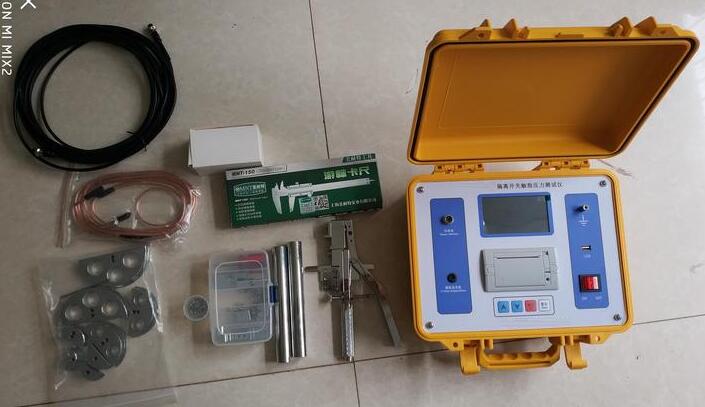

高压开关触指压紧力测试仪技术参数
1、测量范围：≤500 N（可制1000N）   误差：≤1％读数±1N
2、传感器对应的测量直径及触指开距：
传感器A（模拟钳夹）: 6mm/8mm/10mm/12mm; ±0.2mm
传感器B（通用定开距模拟钳夹）：梅花触tou测量满足Φ30-130mm
3、传感器信号线长度：3m
4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
5、绝缘电阻：＞2MΩ。
6、内置电池：锂电池。
7、工作时间：≥ 6小时
8、充电方式：专用充电器接面板锂电池充电接口充电。
9、工作环境：-30～40℃，≤80%RH ，大气压力：86～106kpa
10、仪器功率：机内锂电池≤20 W

高压开关触指压紧力测试仪也可用于隔离开关制造厂对触指压力的检验;改变压力传感器的形状也能测量断路器的触指压力。

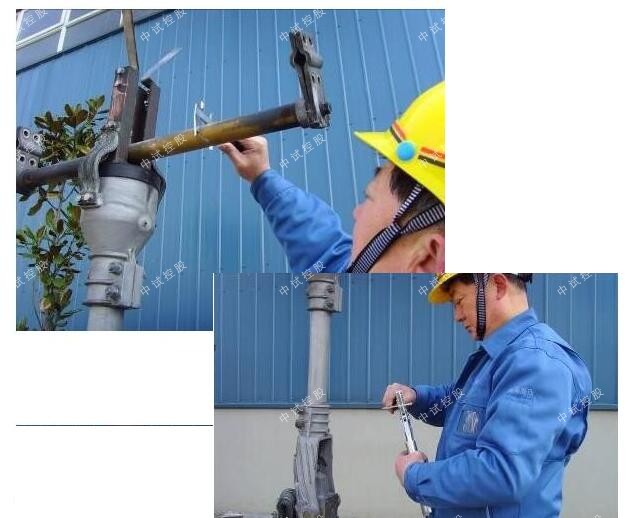

高压隔离开关触指压力测试仪是有专为折臂式、剪式隔离开关而研制的专用压力传感器，它适用于不同类的折臂式、剪式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。

高压隔离开关触指压力测试仪触tou使用两只传感器，长度和直径均模拟实际触tou，此方法比通用模拟触tou(钳式测量传感器)更方便、更准确。

剪刀式专用模拟触tou模拟触tou由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触tou的直径调到实际触tou的尺寸，它的调试测量方法如下：

确定需要测量隔离开关触指压力的触tou接触面的宽度b(用游标卡尺测量);

根据触tou宽度，调整测试仪测试钳(下面称之为模拟触tou)的宽度a，使a=b;

高压开关触指压紧力测试仪拆除相关附件，将卡尺锁定在a上，卡住模拟触tou，再缓慢调节螺栓s，调好后锁紧螺母N。
