2.2局放测试仪的测量原理

在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲讯号，经低噪声前置放大、滤波放大器选择所需频带及主放放大后，在示波屏的椭圆扫描基线上显示出放电脉冲，同时也送到脉冲峰值表（对数表）显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间，并在这段时间内将显示屏的显示加亮，宽度与位置可以改变，进一步加强了抗干扰能力。

中试控股ZS系列10KV-500KV电力测试设备仪器
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器

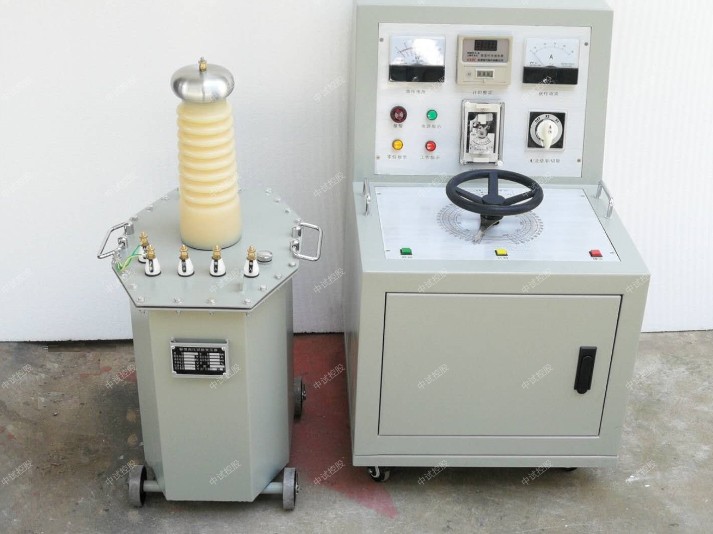

2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

局部放电测试仪是研制开发生产的一种新型仪器。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。中试控股仪器采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。

3、主要技术指标和参数要求

3.1 一般要求

(1)使用条件

局部放电测量仪的额定使用条件如表1所示。在条件下，局部放电测量仪应能正常工作。

(2)外观质量

局部放电测量仪机箱外壳应无明显缺陷，电镀、氧化层、漆层等涂层良好，不应有起层、剥落现象。同时外壳应无锐口、尖角等。面板上各种量与单位的文字符号应符合GB 3100及GB 3101的要求，印刷或刻字应清晰，且不易被擦掉。应具有与机壳可靠连接的单独的接地端子。

(3)示波屏显示特性

调节聚焦旋钮应能使示波屏上时基扫描线及脉冲信号清晰可辨。调节亮度旋钮应能使示波屏上时基扫描线及脉冲信号有足够的亮度（在正常使用情况下易于观察）。本条规定仅针对模拟式局部放电测量仪。

(4)系统软件

系统软件应能正常启动，所有功能模块应能正确无误的运行，并符合产品说明书中的规定。本条规定仅针对数字式局部放电测量仪。

(5)机械强度

局部放电测量仪应具有足够的机械强度，应能承受跌落试验和冲击锤试验而无损伤。

3.2技术要求

(1)频带与截止频率

中试控股详细讲解局部放电测量仪的频带与截止频率和产品说明书中的规定值之间的误差不应超过士10%。

(2)视在电荷量q的测量基本误差

线性度误差δ1应不大于±10%；

对正负脉冲响应的不对称度误差δs应不大于±10%；

量程换档误差δr应不大于±10%：

低重复率脉冲响应误差δd不大于±10%。

(3)脉冲分辨时间

局部放电测量仪的脉冲分辨时间不应超过100μs。在相关技术文件中应提供此数据。

(4)脉冲重复率n

局部放电测量仪的脉冲重复率测量误差δn应不大于±10%。本中试控股条规定仅针对有此测量功能的局部放电测量仪。

(5)测量灵敏度qs

中试控股详细讲解局部放电测量仪的有关技术文件中应提供仪器自噪声水平及对特定试品电容量所能达到的测量灵敏度值。

(6)测量阻抗

技术文件中应标明其Zui大允许工作电流。测量阻抗在通以该电流时连续工作1h应无任何损坏：应有过电压保护装置，能承受雷电标准冲击电压100V而不损坏。

(7)稳定性

局部放电测量仪连续工作8h后，注入恒定幅值的校准脉冲信号时，其脉冲响应值的变化应不超过±3%。

(8)校准脉冲发生器

校准脉冲电压波形的上升时间tr应不大于0.1μs，下降时间tf应不小于100μs;

校准电荷量允许误差δq为±10%：

校准脉冲发生器的内阻应不大于100Ω（对应100pF的校准电容）。

(9)安全要求

中试控股局部放电测量仪应满足GB 4793.1-1995规定中I类仪器的要求；局部放电测量仪的电源变压器一次侧与仪器主接地极间的绝缘电阻应不小于2MΩ，并能耐受1.5kV工频电压1min，不应飞弧。
