电气设备在运行中有关部位的缺陷将通过发热来表现出来。用红外线测温对带电设备的表面温度场进行检测和诊断，从而发现设备的缺陷和异常情况，中试控股为设备检修提供依据，为开展设备状态维修创造条件，提高设备运行的可靠率。

中试控股ZS系列10KV-500KV电力测试设备仪器
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置

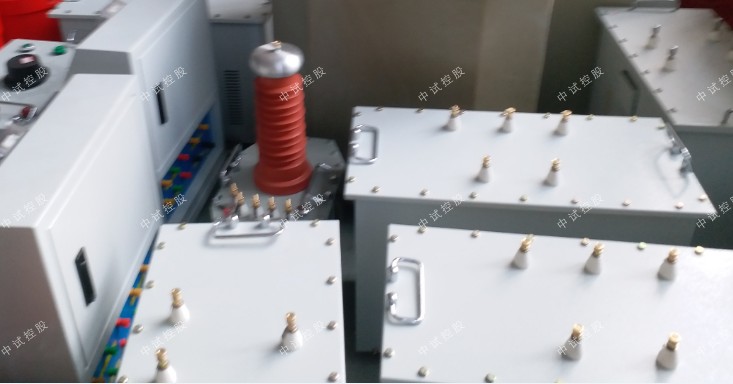

工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

中试控股在1996年的《预规》中尚未对设备的红外测温作出规定，随着技术的发展，1999年DUT-664-1999《带电设备红外诊断技术应用导则》已由国家经贸委发布，在一些地方电力系统所制定的《预规》中对有关设备也作出了红外测温的规定，其涉及面之广，已超过了油色谱分析项目。具体测试方法如下：

一、检测对象

中试控股详细讲解在电力系统中，只要表面发出的红外辐射不受阻挡，都属于红外诊断技术的有效监测  设备，例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。

二、基本要求

1.检测仪器应操作简单，精确度高，抗干扰。可以用红外测温仪，红外热电视和红外热像仪进行检测。尤以红外热像仪为好。它可以在带电情况下进行检测，是一种非接触式诊断技术。其基本原理是将被测部位的红外线信号通过光学或像扫描系统集中到红外探测器上，探测器将它转换为电的视频信号，放大后进到显示屏，显示出景物的热像图。

2. 对被检测设备。要求为带电设备；在保证人身和设备安全前提下，应打开遮挡红外线辐射的门或盖板；新设备选型时宜考虑进行红外检测的可能性。

3. 对检测环境。被测目标及环境温度不宜低于5℃。如果必须在低温下检测，应注意仪器自身的工作温度要求，同时还应考虑水汽结冰使某些进水受期的设备的缺陷漏检；空气湿度不宜大于85%，不应在有雷、雨、雾、雪及风速超过0.5m/s的环境下进行检测，若风速有变化，应记录并加以修正；室外检测应在日出之前，日落之后或阴天进行，以免使测温受光线的影响；室内检测宜闭灯进行，被测物应避免灯光直射。

三、操作方法

中试控股详细讲解先用红外热像仪对所有应测部位进行全面扫描、找出热态异常部位，然后对异常部位和重点检测设备进行准确测温。

四、注意事项

1.针对不同的检测对象选择不同的环境温度参照体。

2.测量设备发热点，正常相的对应点及环境温度参照体的温度值时，应使用同一仪器相继测量。

3.正确选择被测物体的发射率。

4.作同类比较时，要注意保持仪器与各对应测点的距离一致，方位一致。

5.正确键入大气温度、相对湿度、测量距离等补偿参数，并选择适当的测温范围。

5.应从不同方位进行检测，求出热点的温度值。

7.中试控股记录异常设备的实际负荷电流和发热相，正常相及环境盈度参照体的温度值。
