局部放电测试仪使用的技术要求
时间:2021-05-06

1.试验环境

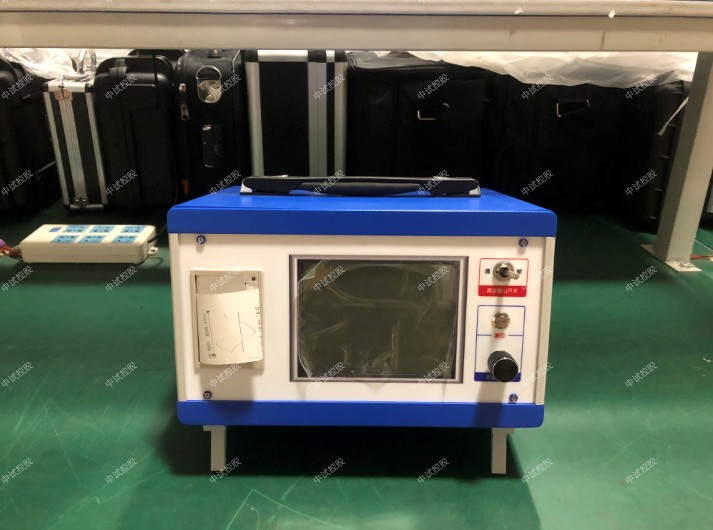

中试控股详细讲解脉冲电流法局部放电测试仪(简称局放仪)的环境条件应满足以下要求:

环境温度:(-20~+50)℃

环境湿度:≤80%RH,RH为相对湿度的单位。

供电电源

局放仪的供电电源应满足以下要求:

电源电压:220(1±10%)V;

电源频率:50(1±1%)Hz。

2.外观

中试控股详细讲解局放仪外观应满足以下要求:

外观整洁完好,无划痕损伤,各种标志清晰准确;

各种调节旋钮、按键灵活可靠;

有明显的铜制接地端钮且接地端直径不小于6mm;

系统软件能正常启动,所有功能模块应能正确无误地运行,符合产品说明书中的规定。

3.频带与截止频率

 局放仪的频带标称值与截止频率之间的误差不应超过±5%。

4.基本误差

中试控股详细讲解局放仪的基本误差应满足以下要求:

a)幅值线性度Zui大允许误差不超过±5%:

b)对正负脉冲响应的不对称度Zui大允许误差不超过±5%;

c)量程换挡Zui大允许误差不超过±5%;

d)低重复率脉冲响应幅信Zui大允许误差不超过±5%;

e)脉冲序列响应Zui大允许误差满足表1的要求。

N 1/s 1 2 5 10 50 ≥100
Rmin % 35 55 76 85 94 95
Rmax % 45 65 86 95 104 105

5.脉冲分辨时间

局放仪的脉冲分辨时间不应超过100us。

6.留测量灵敏度

局放仪测量灵敏度在2倍初始值(不超过1pC)激励信号下,测量值与标准值之比不应小于1.

7.脉冲重复率

局放仪的脉冲重复率Zui大允许误差不应超过±5%。

8.触发动能

局放仪不许具备内触发和外触发功能,并在不同的触发功能下正常工作。

9.稳定性

局部放电测量仪连续工作4h后,注入恒定幅值的校准脉冲信号时,其脉冲响应值的变化不应超过±5%。

10.测量阻抗

10.1局放仪技术文件中应标明测量阻抗Zui大允许工作电流,测量阻抗在通以该电流时,连续工作1h应无任何损坏。

10.2局放仪在幅值为100V的雷电冲击后,应能正常工作。

11.校准脉冲发生器


校准脉冲发生器应满足以下要求:

a)校准脉冲电压波形的上升时间tr不大于60ns,下降时间tr不小于100us;

b)校准电荷量Zui大允许误差以为±5%:

c)校准脉冲发生器的内阻不大于100Ω;

d)输出脉冲的重复频率为45Hz~200Hz。可以是固定的,也可以是可调的。

12.安全性能

12.1绝缘电阻

局放仪的电源输入端与机壳接地端间的绝缘电阻不应小于20MΩ。

12 2介电强度

局放仪的电源输入端与机壳接地端间应能耐受1.5kV工频试验电压1min,无飞弧、无击穿。

13.环境适应性试验

局放仪的环境要求包含电源频率与电压、温度、湿度、振动、冲击和包装运输六个方面,其适应性应满足GB/T 6587中第II组的要求,电源频率与电压试验结果符合GB/T 6587 5.12的要求,温度试验结果符合GB/T 6587 5.9.1的要求,湿度试验结果符合GB/T 6587 5.9.2的要求,振动试验结果符合 GB/T 6587 5.9.3的要求,冲击试验结果符合GB/T 6587 5.9.4的要求,包装运输试验结果符合GB/T 6587 5.10的要求。

14.电磁兼容试验

局放仪的屯电磁兼容性应满足GB/T 18268.1 的耍求,静电放电抗扰度应符合GB/T 17626.2试验等级2的要求,射频电磁场辐射抗扰度应符合GB/T 17626.3试验等级2的要求,电快速瞬变脉冲群抗扰度应符合GB/T 17626.4试验等级2的要求,浪涌(冲击)抗扰度应符合GB/T 17626.5试验等级2的要求,射频场搏应的传导骚扰抗扰度应符台GB/T 17626.6试验等级2的要求,工频磁场抗扰度应符台GB/T 17626.8试验等级4的要求,电压暂降、短时中断和电压变化的抗扰度应符合GB/T 17626.11的要求。

15.可靠性

  局放仪的平均无故障时间(Mean  Time  Between  Failure,MTBF)不应小于1000h。
