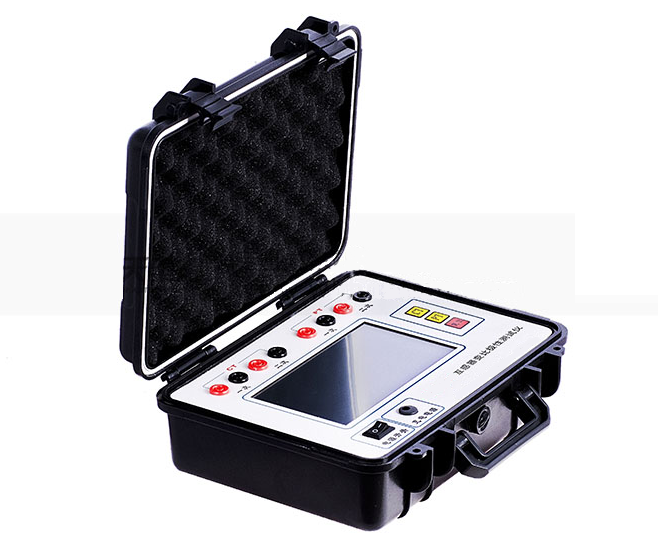

多功能全自动变比测试仪中试控股采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

1.接线方bai法：红、黑两芯线对应接仪器面板的一、二du次插孔，另zhi一端分别接电流互感器对应的一、二次。dao红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端；红色线接电流互感器的一次（L1）极性端，黑色线接电流互感器的一次（L2）端。
注意：中试控股如果互感器一次是穿心形式，则红色线从极性端（P1或L1）穿进，再与黑线短接即可。
2.接好线后，插上电源（或用仪器内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如100/5直接显示20，100/1直接显示100），同时极性显示互感器此时的接线方式及极性。
3.如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。
4.观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。
电压互感器变比测量使用方法：
5.和一次（即与电流互感器接线相反）。红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端；红色线接电压互感器的一次（L1）极性端，黑色线接电压互感器的一次（L2）端。
6.接好线后，插上电源（或用仪器内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如10KV/100V直接显示100），同时极性显示互感器此时的接线方式及极性。
7.承装修试二级资质设备如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。

8.观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。

承装修试二级资质设备中试控股ZS系列三、四、五级承试设备仪器
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

承装修试二级资质设备根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术最先进，测试项目最完善，测量参数最全面的变比测试仪。

多功能全自动变比测试仪采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

1、仪器自带锂电池，现场无需外接电源即可进行变比测试，一次充电可满足100台变压器测试；

2、仪器内部集成幅值稳定、相位恒定的三相或单相标准电源。

3、不但对一般电力变压器适用，而且特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

4、测试精度高，仪器采用16位高精度AD转换器配合CPU采用DSP（数字信号处理）芯片，有效的保证了测量精度及抗干扰能力。

5、测量速度快，一组数据的测试时间为几秒钟，在多分接变压测试过程中之需设置一次参数，只需更改分接便能自动判断分接，大大提高工作效率。

6、仪器内部根据被测试试品自动进行量程切换。

7、内部具有过流保护、检查接线功能。

8、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便。

9、中试控股自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

10、面板式热敏打印机，可现场快速打印试验结果。

11、承装修试二级资质设备数据具备掉电存贮及浏览功能，可以存储1000组实验结果，能与计算机联机传送数据。

1、环境条件

温度：－5°C～40°C

相对湿度：<95%（25°C）

海拔高度：<2500m

外界干扰：无特强震动、无特强电磁场

供电电源：160VAC~280VAC，45Hz~55Hz

2、测量范围

变比测试范围：1~10000

组别测试范围：1~12

角差测试范围：0~360°

3、测试精度

变比测量精度：0.2级

角差测量精度:：0.5级

4、绝缘强度

1) 电压、电流输入端对机壳的绝缘电阻≥100MΩ。

2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

承装修试二级资质设备互感器伏安变比极性综合测试仪执行标准

   本中试控股仪器在接好线设定好测试值后。可独立完成CT伏安特性试验多种误差曲线，CT变比角差比差极性试验，PT伏安特性试验，PT变比极性实验。

1、仪器操作安全方便全微机化装置，内置进口高性能CPU，可靠性高。中试控股只需按界面提示设定测试值后完全不需人工接触被测试设备而全自动进行测试。使测试人员远离高压电路，确保测试人员安全。

2、输出容量大  伏安特性试验最大输出电压高达2000V 最大输出电流为5A 最大输出功率2000VA。

3、大屏幕汉字图形界面  测试时直接显示伏安特性曲线图，清晰，美观，方便。自带打印机，可随时打印曲线和测试结果。

4、旋转鼠标操作  操作方便简单，使用寿命长。

5、承装修试二级资质设备内置存储器数据保存后掉电不丢失。
