高低压电流互感器变比测试仪的使用方法及测试步骤

高低压电流互感器变比测试仪的使用方法及测试步骤，高低压电流互感器变比测试仪是针对高压计量用户的一种新型用电稽查设备。

它可在不断电、不改线的情况下检测35KV及以下的计量装置用电流互感器的变比和极性，中试控股还能检测互感器初级和次级的相间一致性，从而有效的防止高压计量用户采取更换高低压电流互感器或电流互感器铭牌以及改变二次线极性或相别达到少计费的窃电行为。

高低压电流互感器变比测试仪的使用方法及测试步骤如下：

测试准备：

1、承装承修承试资质设备检查仪器各部分外观，在无破损、变形、污秽、水渍的情况下，方可进行下一步；

2、打开电源开关，观察液晶屏中各部分电池的电压值和剩余电量百分数，看电池电量是否够用。

3、检查绝缘杆操作是否正常，每节杆的锁紧部的功能是否正常，是否能灵活的锁紧和放松，正常后方可使用。

高低压电流互感器变比测试仪的的使用方法及测试步骤：

1、中试控股将低压钳表与主机连接好，注意接口处要锁紧，防止开路；

2、接好主机天线，以保证无线通讯的质量良好（如果高低压被测点之间距离很近，且无障碍物，可不用接天线）；

3、打开主机电源，选择进入“变比测量”功能屏；

4、将低压钳表卡在被测互感器二次侧导线的任意一根，中试控股使电流从钳表标有流入端的方向流入，还要注意钳口良好闭合；此时应在主机的液晶屏可显示出二次电流的幅值；

4、将高压钳表与绝缘杆连接好，根据被测线路的高度调节好绝缘杆的长度，要保证每节杆的连接处都确实锁紧；

5、向上轻推绝缘杆，将高压钳表卡在被测互感器的一次侧导线上，也要注意电流的流入方向和钳口的良好闭合；

6、读取主机的测试结果；

7、下拉绝缘杆使高压钳表与被测线路脱离，动作要轻柔，不要猛力拉拽，防止机械结构损坏；

8、收起绝缘杆，将高压钳表的电源关闭，并从绝缘杆上取下；

9、从二次线上摘掉低压钳表，再将低压钳表从主机上摘除；

9、关闭主机电源，摘下天线；

10、承装承修承试资质设备将所有配件收到包装箱内，测试完毕。

中试控股高低压电流互感器变比测试仪的使用方法及测试步骤，高低压电流互感器变比测试仪使用简便、易于携带、安全系数高，是用电稽查人员不可多得的检测工具。在使用高低压电流互感器变比测试仪的使用方法及步骤时需要两者结合使用，具体的操作事项请结合现场高低压电流互感器变比测试仪的使用说明进行操作。

承装承修承试资质设备中试控股ZS系列三、四、五级承试设备仪器
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置

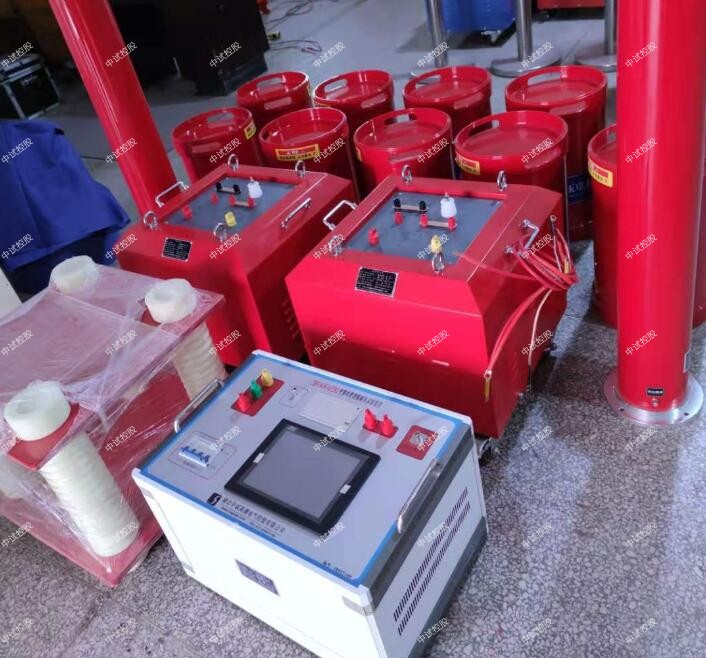

3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

“正常测试”和“盲测功能”的设置、操作类似，在此以“盲测功能”为例进行说明介绍。选择“盲测功能”项后，按“确认”键进入“盲测功能参数设置”屏（见图四）。

“额定高压”、“额定低压”、“分接”、“联结组别”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。

分接：设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

联结组别：设置所测试品的联结方式和联结组别。对于联结方式，高压侧可以实现“Y→D→未知”之间的循环转换，Y表示星形联结，D表示三角形联结， “未知”表示不清楚高压侧联结方式，由仪器自动判断；低压侧可以实现“y→d→未知”之间的循环转换，y表示星形联结，d表示三角形联结，“未知”表示不清楚低压侧联结方式，由仪器自动判断。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

Ø中试控股三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。

Ø 组别测试：只测量联结组别。

Ø 三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所

承装承修承试资质设备选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。

参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

“三相变比测试结果”屏见图五。

    屏幕中间显示测量结果，底部显示可操作菜单：

Ø 继续测试：按设置好的参数继续测量。

Ø 结果打印：将测试结果进行打印。

Ø 结果存储：将测试结果存储到本机或存储到优盘。

“左右”键选择菜单项，“确认”键执行当前选项。

5.3.1.2 单相测试

在“主菜单”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图六）。

该中试控股屏设置操作和“盲测功能参数设置”屏类似。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。

分接：设置所测试品的分接间距。

额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

Ø 单相PT：根据设置的参数对PT进行变比极性测量。

Ø 单相CT：根据设置的参数对CT进行变比极性测量。

Ø 单相变压器：根据设置的参数对单相变压器进行变比极性测量。

承装承修承试资质设备以中试控股“单相PT”测试为例，“参数设置”完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。
