  下面中试控股详细介绍电流互感器变比的现场简捷检查方法

 乡(镇)农村农电管辖的电流互感器数量大且分散，长期以来得不到及时校验，有的TA铭牌已字迹模糊甚至脱落，有的一次线穿绕匝数与实际变比不符，待发现时退补电量与用户可能发生矛盾，因而需要一种现场核实变比的快捷方法。笔者利用带有数据保持功能的数字式钳形电流表，承装修试电力设备同时测出TA中的一、二次线的电流值，用一次电流值除以二次电流值，即为该TA的倍率，该倍率与实际倍率有±5％左右的误差，应视为正常。具体测试方法和注意事项如下：

测试过程无须拆动任何接线，选用两只测量精度较高的带有数据保持功能的钳形电流表，选择好对应的量程档位，分别夹在TA的一次线和二次线回路中，当数字基本稳定时，同时按下两只表的数据保持按钮，即为该TA的一二次电流值。例如测得一次电流值为61.4A，二次值为2.93A，倍率为20.96，则该 TA的互感比为100/5。由于计量TA一、二次电流比都呈较好的线性关系，其精度和变比出厂时都已确定，现场所测误差值不应偏离太大。当测量出误差特大时，除检查测量方法是否正确，钳形表读数是否正常外，应检查互感器的一次穿线匝数与铭牌标注是否相符。

承装修试电力设备钳形电流表尽量选用小直径钳头，钳口应清洁，钳头扳机应灵活，以确保重复测量精度,如遇互感器的一次线为母线，钳口卡不住时，则测其分路出线(必须拉开其它分路，确保母线电流等于所测量的分路出线电流)。若有其他设备分流，可单测其分流值加上所测值一并计算。
整个测量过程中，设备的电源裸露部分都带电，应保持距离，谨慎操作，注意安全。
使用钳形电流表要正确操作是关键,否则带来附加误差及错误结沦

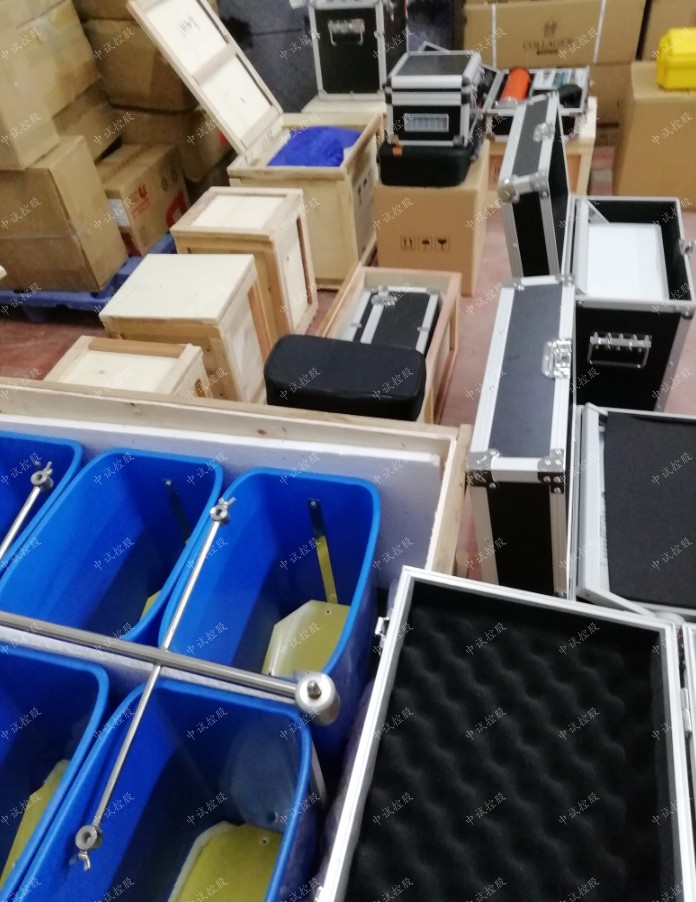

承装修试电力设备中试控股ZS系列三、四、五级承试设备仪器
