配电设备安装与调试仪器35KV

一次有发电机（电动机）、变压器、断路器、隔离开关等；二次有电压表、电流表、功率表、电能表等。

一次设备主要组成有发电机（电动机）、中试控股变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。由一次设备相互连接，构成发电、输电、配电或直接用于生产的电气主回路称为一次回路或一次接线系统。

二次设备有电压表、电流表、功率表、电能表用于测量电路中的电气参数，绝缘装置。继电保护及自动装置，如继电器、自动装置等，用于监视一次系统的运行状况，迅速反应异常和事故，然后作用于断路器，进行保护控制。

一次设备是指发、输、配电的主系统上所使用的设备备。如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

配电设备安装与调试仪器35KV配电系统常用的直流供电方式有：

①二线制。用于城市无轨电车、地铁机车、矿山牵引机车等的供电。

②三线制。供应发电厂、变电所、配电所自用电和二次设备用电，电解和电镀用电。

一次配电网络是从配电变电所引出线到配电变电所入口之间的网络。在中国又称高压配电网络。中试控股电压通常为6～10千伏 ，城市多使用10千伏配电。随着城市负荷密度加大，已开始采用20千伏配电方案。

由配电变电所引出的一次配电线路的主干部分称为干线。由干线分出的部分称为支线。支线上接有配电变压器。一次配电网络的接线方式有与环式两种。

配电设备安装与调试仪器35KV中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、配电设备安装与调试仪器35KVZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

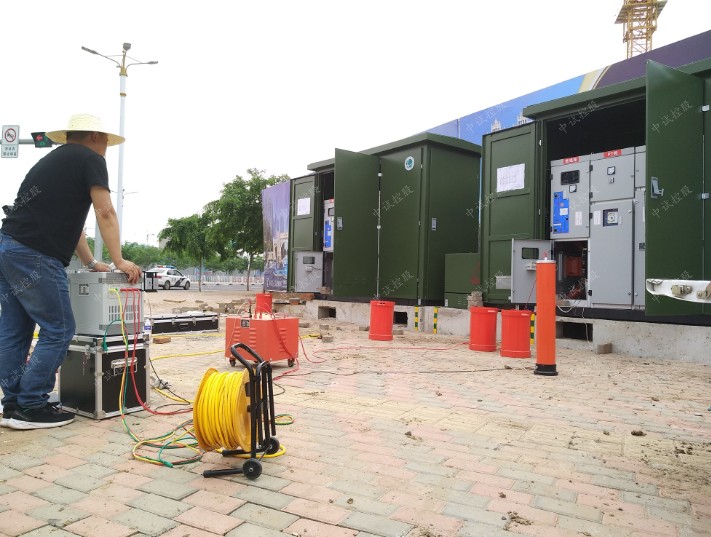

配电设备安装与调试仪器35KV串联谐振设备试验装置主要针6KV、10kV-220KV、以及500kV及以下电力的电缆，GIS和SF6开关，主变压器、母线，发电机，套管，互感器等所有电气主设备的交流耐压试验。该装置部件较多，结构较为复杂，容易出现以下故障：下面中试控股详细介绍

一、风扇不能启动：

1）急停、故障保护、失谐保护后，没有按“故障复位”；

2）内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

二、自动调谐不能完成，找不到谐振点：

现象：

调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点.

原因：

回路接地不好，试验回路接线错误，装置某一仪器开路

排除方法：

1）检查接地装置可靠，接地连接线是否有断开点；

2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值两组A1X1和A2X2;高压绕组阻值每个输出端对高压尾）

3）中试控股检查每一只电抗器的通断；(每个绕组阻值)

4）检查分压器的信号线的通断；（电容量）

5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）

6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

三、不能升压到试验电压

现象：

1）调谐曲线是一条直线，有较低的峰；

2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

原因：

1）电抗器与试品电容量不匹配，没有准确找到谐振点；

2）试品损耗较高，系统Q值太低；

3）励磁变压器高压输出电压较低；

4）中试控股高压连接线过长或没有采用高压放晕线。

排除方法：

1）将补偿电容器并接入试验回路，加大回路电容量；

2）尽可能将多只电抗器串联谐振，提高回路电感量；

3）提高励磁变压器的输出电压；

4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

5）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

四、主机找不到谐振点。

原因：

1）系统谐振点在主机的输出频率范围之外;

2）系统接线错误;

3）系统未可靠接地;

4）电压采样反馈信号开路或连接不可靠;

5）试品有故障。

五、主机复位。

原因：

1）主机供电电源波动;

2）外界强磁场干扰;

3）配电设备安装与调试仪器35KV主机未可靠接地;

六、Q值偏低，即电压升不上去，或升不高。

原因：

1）试品放电泄漏

2）电抗器磁路受干扰，例如电抗器被放置在磁场屏范围内。

七、配电设备安装与调试仪器35KV电源跳闸。

原因：谐振系统回路短路。
