接地网属于变电站建设时最先施工的设备。一般情况下，中试控股对于变电站接地网的验收是通过检查接地电阻、跨步电压和接触电势来进行，只要这三个指标达到一定的要求，就承认该接地网通过验收。而对于接地网内部各条支路连接与设计图纸的一致性，一般是业主通过派遣一两个员工进行全程监造来实现的。但通常情况下，一个110kV等级的敞开式变电站地网面积都在50m×50m以上，地网支路动辄一两百条以上，因此，监造人员难以对照图纸一一对应检查。另外，按照地网设计图的跨步电压和接触电势可以简单地检查接地网支路连接情况，但其电压信号一般都非常小，导致信噪比小，难以准确检查支路拓扑结构的正确性。而接地网的接地电阻一般只跟接地网封闭体的最大面积有关，更无法反映接地网支路连接是否与图纸一致，因此常规接地网的测试无法完成对接地网施工合格与否的判定。为了变电站设备和人员的安全，需要寻求一种接地网支路拓扑结构准确性检查的便捷方法。另外，出于经济角度考虑，一些新变电站建设于地形环境复杂、靠近山脉和河流的地方；随着地方经济的发展，一些旧变电站周围逐渐增加了很多建筑；敞开式变电站接地网面积大，随之带来了测试工作量大、测试精度跟不上等困难。为此，需要打破传统方法的限制，研究接地电阻测试新方法，以适应新环境下的敞开式变电站的实际状况，大限度地准确获取大型接地装置的接地电阻。

二、变电所内主要设备二次测试仪器变电站接地电阻测量的实例

1.带有架空地线的测试

  用三极法测量带架空地线的变电站接地电阻，由于架空线路地线与变电站接地网相连，且二者很难断开，在测量接地电阻时，部分电流会从架空线路地线流向远方而没有经被测变电站接地网直接入地。由此导致测量接地电阻偏小，与变电站实际的接地电阻相差较大，需要在测量结果中将地线的分流电流除去。

测量变电站接地电阻时，电流引线相对于线路地线很短，且两者距离很远，之间的夹角很大，因此，电流引线与线路地线之间的互感基本可以忽略，中试控股其分流原理类似于纯粹的电阻分流。因此，如果有多回线路的情况，每回线路分得的测量电流差别不大。

变电所内主要设备二次测试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

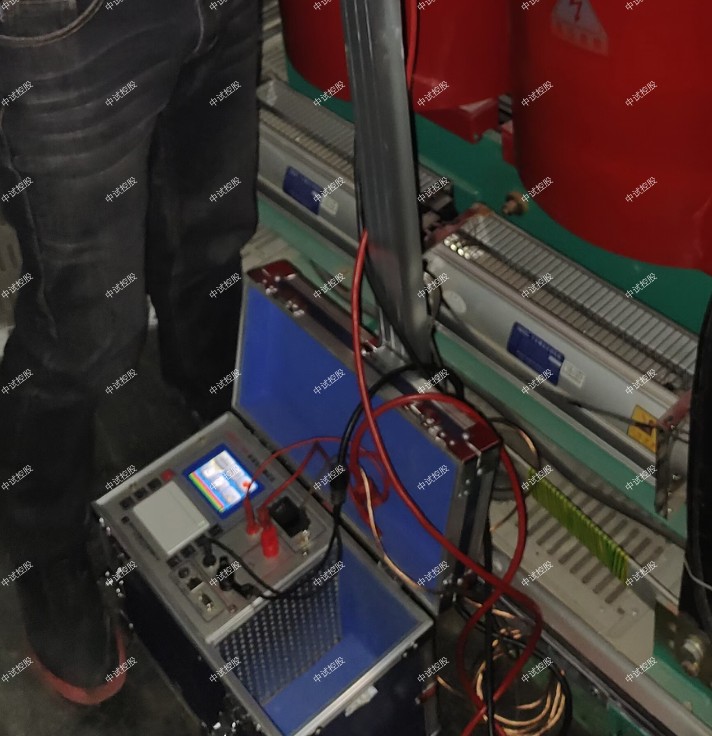

变电所内主要设备二次测试仪器变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、变电所内主要设备二次测试仪器ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

绝缘电阻测试仪输出短路电流大小与测量数据的关系

在测容性负载阻值时，绝缘电阻测试仪输出短路电流大小与测量数据有什么关系，为什么呢?

变电所内主要设备二次测试仪器因为绝缘电阻测试仪输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。当被测试品存在电容量时，在测试过程的开始阶段，绝缘电阻测试仪内的高压源要通过其内阻向该电容充电，并逐步将电压充到绝缘电阻测试仪的输出额定高压值。

显然，如果试品的电容量值很大，或高压源内阻很大，这一充电过程的耗时就会加长。其长度可由R内和C负载的乘积决定（单位为秒）。请注意，给电容充电的电流与被测试品绝缘电阻上流过的电流，在测试中是一起流入绝缘电阻测试仪内的。绝缘电阻测试仪测得的电流不仅有绝缘电阻上的分量，也加入了电容充电电流分量，这时测得的阻值将偏小。

如：额定电压为5000V的绝缘电阻测试仪，若其短路输出电流为80μA(日本共立产)，其内阻为5000V/80μA＝62MΩ

如：试品容量为0.15μF，则时间常数τ=62MΩ×0.15μF≈9 (秒)即在18秒时刻，电容上的充电电流仍有11.3μA。

由此可见，变电所内主要设备二次测试仪器仅由充电电流而形成的等效电阻为5000V/11.3μA＝442MΩ,若正常绝缘为1000MΩ，则显示的测得绝缘值仅为306MΩ。这种试值已不能反映绝缘值的真实状况了，而且试值主要是随容性负载容量的变化而改变，即容量小，测试阻值大；容量大，测试阻值小。

所以，为保障准确测得R15s，R60s的试值，应选用充电速度快的大容量绝缘电阻测试仪。我国的相关规程要求绝缘电阻测试仪输出短路电流应大于0.5mA、1 mA、2 mA、5 mA，要求高的场合应尽量选输出短路电流较大的绝缘电阻测试仪。
