输配电工程中变压器的检测调试仪器

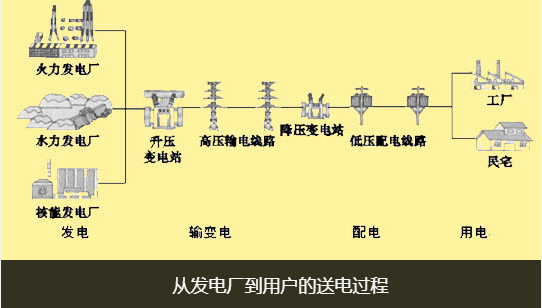

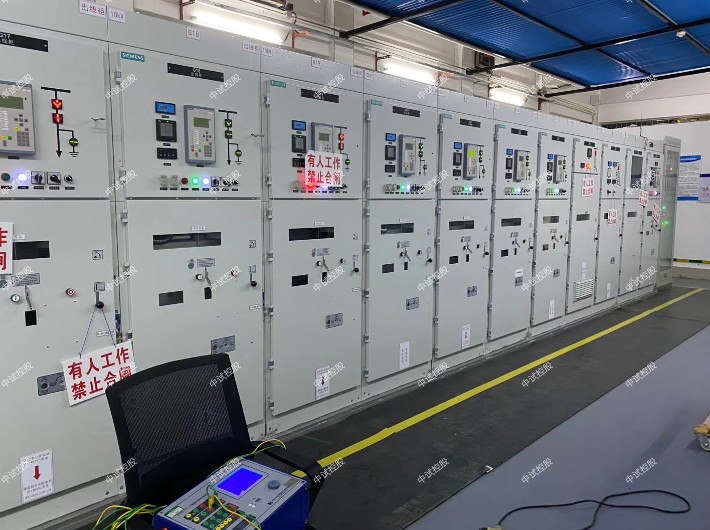

输配电工程中变压器的检测调试仪器交换功率和汇集、分配电能的电气装置的组合设施。它包括有母线、断路器、隔离开关、中试控股电压互感器、电流互感器和避雷器等。配电装置是按照变电所电气主接线的要求进行布置的， 其布置方式有屋外式和屋内式两种，屋外式布置中又有中型、半高型和高型等不同型式。6～10 kV配电装置通常采用屋内式， 35 kV配电装置可以根据具体情况采用屋内式或屋外式，110 kV及以上配电装置通常采用屋外式。在地区或场地狭窄处， 110～220 kV配电装置则采用屋内式。气体绝缘金属封闭开关设备(GIS)则同时具有占地少和防等优点， 它也有屋内式和屋外式两种。
电力变压器
变换电压的设备。中试控股它连接着不同电压的配电装置，习惯称为变电所的主变压器。凡降低电压向地区或用户供电的变压器称作降压变压器; 凡升高电压向电力网送电的变压器称作升压变压器。变电所中有两种或三种电压的配电装置时， 则分别采用双绕组或三绕组降压变压器。在发电厂中，发电机均连接在升压变压器的低压绕组上。当单台发电机容量大于200 MW时，需采用双绕组升压变压器;当单台发电机容量小于100 MW时，可以采用双绕组变压器或三绕组变压器。当不同电压配电装置之间需交换功率时，可以采用联络变压器。联络变压器一般为自耦变压器或双绕组变压器， 如果需要从联络变压器取得自用电电源时，则需采用三绕组变压器，从其低压绕组上引接自用电电源。变电所自用电源也可以直接从自耦变压器的低压绕组上引接。
控制、测量、信号、保护和自动装置
它们是保证电气设备安全运行的监控和保护手段。控制有一对一控制和选线控制等方式， 其电源有强电 (110～220V) 和弱电 (48 V及以下) 之分。保护有主设备保护和线路保护、母线保护几类。测量有常规测量和选择测量两类，可显示各种所需的电气计量。信号有声响信号和灯光信号两种，也有强电和弱电之分。当电气设备出现不正常运行情况时， 自动装置就能及时自动完成保证安全运行的操作， 例如备用电源自动投入装置和自动重合器等。上述各种设施一般设在变电所主控制楼(室)内。330 kV及以上的变电所一般建有主控制楼，中试控股通常为三层建筑物;220 kV及以下的变电所一般建设单层主控制室; 无人值班变电所一般只建设简易的控制小室。控制和保护设施均由变电所二次回路电源供电。二次回路电源包括有蓄电池直流电源、复式整流电源、电容储能电源和交流二次电源几种。220 kV及以上变电所中采用蓄电池直流电源，110 kV及以下不重要的变电所中通常采用其他种类的二次回路电源。

输配电工程中变压器的检测调试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

输配电工程中变压器的检测调试仪器变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、输配电工程中变压器的检测调试仪器ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

输配电工程中变压器的检测调试仪器变频串联谐振试验装置的工作原理分析

变频串联谐振试验装置主要针对 10kV-220kV、变电站及线路等 所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设 计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压 的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试 验部门及电力安装、修试工程单位理想的耐压设备。

变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式;变频串联谐振成套装置由控制器和滤波器组成。中试控股变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

变频串联谐振成套装置工作原理

通过变频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品Cx上，通过改变变频控制器的输出频率，使回路处于串联谐振状态，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

回路的谐振频率取决于被试品电容Cx和电抗器的电感L，谐振频率f=1/（2π√LC）。
