开关检测设备中高压开关特性测试仪如何使用？

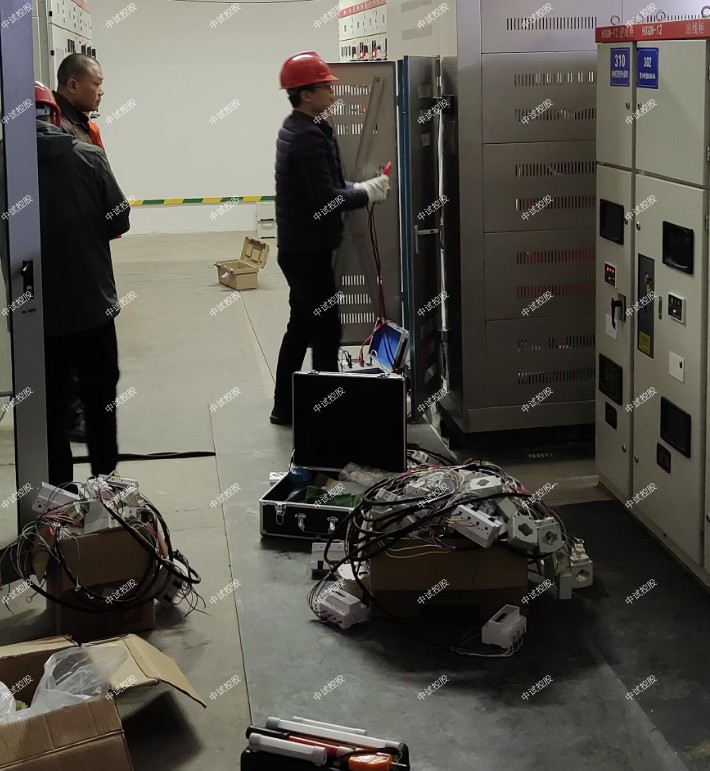

高压开关测试仪设置测试设备
①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms：一般开关的单分、单合试验，选250ms时长;
500ms：一般开关“合－分”或“分－合”操作时，选500ms时长;
1000ms：老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;
2000ms：开关做“分－合－分”操作时，选2000ms时长;
4000ms：开关做“合－分－合－分”操作时，选4000ms时长;
进行仪器内部操作电压校验时，选4000ms时长。

④触发方式：
内触发：用仪器内部直流电源进行分、合闸操作;
外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
⑤传感器：有通用、旋转和直线传感器三个选项，根据所用的传感器进行相应设定即可。
⑥速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。
⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用通用和旋转传感器测速时，将此项关闭。
⑧开关行程：用旋转传感器和通用传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。
⑨测试电压：根据现场需要设定开关的操作电压。

1.控制作用。根据电力系统运行的需要，将部分或全部电气设备，以及部分或全部线路投入或退出运行。

2.保护作用。当电力系统某一部分发生故障时，它和保护装置、自动装置相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行。

按照介质不同，高压开关可分为油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。

高压开关机械特性测试仪能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器合（分）闸顺序、合（分）闸Zui大时间、三相不同期、同相不同期、合（分）闸时间、动作时间、弹跳时间、弹跳次数、弹跳幅、行程、开距、超行程、过行程、刚合（分）速度、Zui大速度、平均速度、金短时间、无流时间、电流波形曲线(动态)、时间行程速度动态曲线(ms)、时间行程速度动态曲线(mm)等机械动特性参数。
打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。按键，仪器进入菜单操作界面。
　　屏幕上方为仪器操作主菜单，从左到右依次为【查看】、【测试】、【设置】、【文件】、【帮助】五个主菜单。
　　6.1主菜单【设置】
　　测试前，仪器的各种操作状态的设置。
　　6.1.1【测试设置】
　　①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
　　②传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。
　　③测试时长：指内部电源输出操作电压的时间长度。
　　250ms：一般开关的单分、单合试验，选250ms时长;
　　500ms：一般开关“合－分”或“分－合”操作时，选500ms时长;
　　1000ms：老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;
　　2000ms：开关做“分－合－分”操作时，选2000ms时长;
　　4000ms：开关做“合－分－合－分”操作时，选4000ms时长;
　　进行仪器内部操作电压校验时，选4000ms时长。

功能特点
◆适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
◆测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。
◆抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。
◆动阻测试：断口模拟电压信号采集，可选6路合闸电阻测试；扩展通道选配10A石墨触测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机6路可测试3路石墨触头开关。
◆位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
◆操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。
◆同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。
◆操作界面：下位机选用5.7″黑白大屏幕触屏，上位机8″彩色液晶屏或CRT显示器，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。
◆字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。
◆定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。
◆录波功能：12路普通金属触通断、6路合阻触头、3（6）路石墨触、线圈电压、电流；行程、速度时间波形。
◆宽幅打印：下位机内置110mm宽幅高速热敏打印机，上位机内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。
◆数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。
技术参数
◆结构尺寸：型式：顶开便携式（卧式、车载式尺寸不同）
◆外形尺寸：402mm×286（302）mm×160mm；主机重量：10kg
◆使用环境：环境温度：-10℃～50℃；相对湿度：＜80%
◆工作电源：电压：AC220V±10%；频率：50Hz±5%
◆安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA
介电强度：AC1500V50Hz，1min（电源进线对机壳）
◆直流电源：调整范围：30～250V
◆准确度: ±（1%读数+1个字）
◆负载变化率：≤1%
◆额定电流：20A
◆最大瞬时电流：20A
◆测试通道：时间断口：金属触12路25V，限流100mA

◆合阻触头6路25V，限流100mA（选配）
◆石墨触头（扩展断口）：下位机3路，配上位机6路

◆位移传感器：1路
◆时间测试：范围：0.1ms～3000ms（上位机PC机数据管理软件可扩展至12s）
◆合阻预时：0-999.9ms
◆准确度：±（0.1%读数+2个字）
◆分辨率：0.1ms
◆合闸电阻：范围：10～10KΩ
◆准确度：±5%读数+1个字（从50Ω～5KΩ）
◆分辨率：1Ω
◆行程测试：范围：0～1000mm
◆准确度：±（1%读数+1个字）
◆分辨率：0.1mm
◆速度特性: 范围：0.01～20.00m/s
◆准确度：±（1%读数+1个字）
◆分辨率：0.01m/s
◆电压特性：范围：12-250V
◆准确度：±（1%读数+1个字）
◆分辨率：1V
◆电流特性：范围：0.1A～20A
◆准确度：±（2%读数+1个字）
◆分辨率：0.01A
◆图形显示：每路0.1ms的数值
◆同步触发：电压：12-250V
电流:0.1-10A(20A)
◆传感器:位移变化
◆断口：信号跳变
