110～220kV变电站常用高压试验仪器

配电工程操作规范

高低压配电工程顾名思义就是接高压配电柜、低压开关柜和以及连接线缆的配电设备。一般供电局、变电所都是用高压配电柜，然后经变压器降压再到低压开关柜，低压开关柜再到各个用电的配电盘。

控制箱、开关箱里面无非就是把一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体的配电设备。

中试控股高低压配电工程一般按照在全部和部分带电的盘上进行其过程周的操作规范:

1.110～220kV变电站常用高压试验仪器应将检修设备与运行设备以明显标志隔开。

2.有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。

3.在运行的电流互感器二次回路上工作时，应采取下列安全措施。

（1）为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线，禁止使用导线缠绕。

（2）禁止在电流互感器与短路端子之间的回路和导线上进行任何工作。

4.在运行中的电压互感器二次回路上工作时，应采取下列安全措施：

（1）二次回路通电试验时，为防止由二次侧向一次反变压，除将二次回路断开外，还应取下一次熔断器。

（2）回路通电或耐压试验前，应通知值班员和有关人员，并派人看守现场，检查回路，确认无人工作后方可加压。

5.110～220kV变电站常用高压试验仪器检查断电保护和二次 回路的工作人员，未经值班人员许可，不准进行任何倒闸操作。

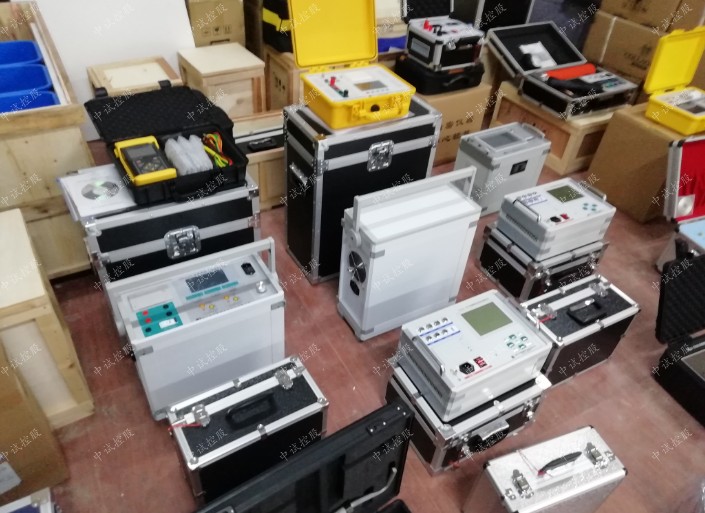

110～220kV变电站常用高压试验仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、中试控股35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

110～220kV变电站常用高压试验仪器测量互感器的误差需要注意什么

互感器作为电力电气系统的重要组成部分，其主要功能是为电力系统的正常运作提供测量、保护、线路诊断以及电力监控，随着我国电力系统技术不断革新，电压等级不断升级，互感器的研究也随之更新换代，近年来，智能电网的发展越来越迅速，因为互感器是智能电网建设的关键设备之一，中试控股它的性能误差是直接影响到数字化变电站的安全和经济效益，因此对互感器的误差电压系数要求也越来严格。

110～220kV变电站常用高压试验仪器电压互感器检定装置使用中需要注意开机无显示的时候应检查电源是否接好，保险是否熔断，如果存储记录中，存储的时间为luanma。可以在当前存入一组空数据，不断电下再次查看存储记录中的存储数据。由于界面是基于中试控股开发的通用平台，显示部分与测量部分分开。当测量某个项目时，虽然可以按“取消”键退出当前测量项目的页面，但是仪器还在进行这个项目的测量，此时切勿触被测品以及测试夹！ 仪器在任何时候发生si机、花屏、白屏现象，或中断仪器测量，请按“复位”键，或者关机。由于仪器的显示部分与测量部分分开，当任一界面显示全为星号，则本仪器内部不能正常通讯。若重复“复位”与关机不能修复时，仪器已损坏。
