110kv等级变电站设备配置

变电站
改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。

按规模大小不同，小的称为变电所。变电站大于变电所。变电所：中试控股一般是电压等级在110KV以下的降压变电站;变电站:包括各种电压等级的"升压、降压"变电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。变电站在特定的环境中；中试控股是将AC-DC-AC转换过程。像海底输电电缆以及远距离的输送中。有些采用高压直流输变电形式。直流输电克服交流输电的容抗损耗。具有节能效应。

变电站主要是高压变电中压，或高压变电低一级高压，变电站占地较大，根据不同电压等级及容量不同占地不同，所以会有人叫它变压站。

从供电经济性的角度考虑，变配电站应接近负荷中心。从生产角度考虑，变配电站不应妨碍生产和厂内运输，变配电站本身设备的运输也应当方便。中试控股从安全角度考虑，变配电站应避开易燃易爆场所。变配电站宜设在单位的上风侧。在企业中，不易设在容易沉积粉尘和纤维的场所。变配电站不应设在人员密集的地方。变配电站的选址和建筑还应考虑到灭火、防蚀、防污、防水、防雨、防雪、防震以及防止小动物钻入的要求。

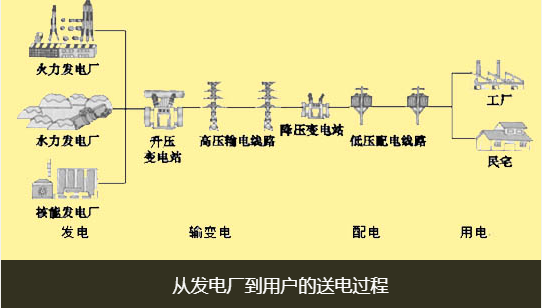

作用：110kv等级变电站设备配置变电站是连接发电厂到用户的一个过渡装置。由于发电厂到用电的城市和工厂距离非常远，而发电厂发出的电压不高，这样电流就很大，电流大的话，在输电线路上根据焦耳定律就会产生很大的热量，这样会导致输电线路损坏，而且电流转换为热能也是一种损失，所以需要把发电厂的电压通过变电站升高，到50万伏，然后长距离输送到我们生活的城市和工厂，然后又通过当地的变电站把电压降低，通过配电等措施编成我们日常的220伏的电压。

110kv等级变电站设备配置中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

110kv等级变电站设备配置新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

变电所

110kv等级变电站设备配置就是改变电压的场所与地方。中试控股是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、电流控制以及输配电线路和主要电工设备的保护。按用途可分为电力变电所和牵引变电所(电气铁路和电车用)。在国家标准GB50053-2013《20kv及以下变电所设计规范》里面规定的术语定义是"20千伏及以下交流电源经电力变压器变压后对用电设备供电"，符合这个的就是变电所。

作用：变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、控制以及输配电线路和主要电工设备。一般电压不超过一两千伏，如果直接远距离输送，线路电流会很大，使得线路上的电能损耗很大，不经济，而且线路输送功率很低。所以要用变压器将电压升到几万伏甚至几十万伏（视距离和功率而定），以减小线路电流。为了将不同距离和功率的电力线路连成电网，以增加整体安全性，就需要多个变电站把不同等级的线路匹配连接起来。同样，高压电输送到目的地后，为了适应不同用户的需要，又需将其降压。一般主变电所是指一级变，下设二级变，一级变的作用是进行开关高压配出，不负责电压变送。
