220kV变电站二次设备调试与运行维护所需的试验设备

一次设备是指发、输、配电的主系统上所使用的设备备。如中试控股发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。中试控股如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

220kV变电站二次设备调试与运行维护所需的试验设备中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器

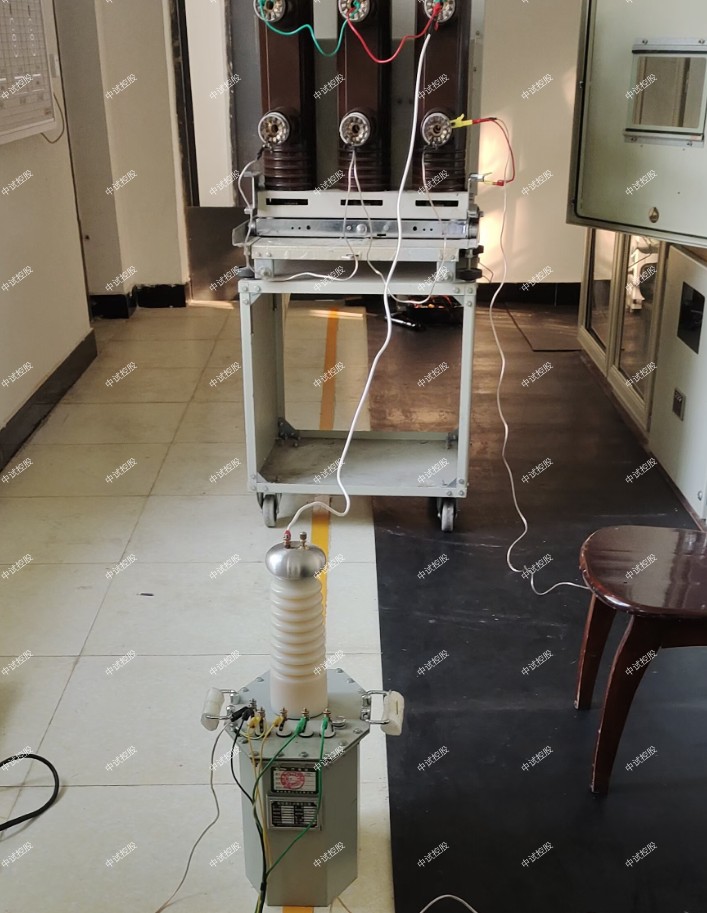

2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

220kV变电站二次设备调试与运行维护所需的试验设备配电系统常用的直流供电方式有：

①二线制。用于城市无轨电车、地铁机车、矿山牵引机车等的供电。

②三线制。供应发电厂、变电所、配电所自用电和二次设备用电，电解和电镀用电。

一次配电网络是从配电变电所引出线到配电变电所入口之间的网络。在中国又称高压配电网络。电压通常为6～10千伏 ，城市多使用10千伏配电。随着城市负荷密度加大，已开始采用20千伏配电方案。

由配电变电所引出的一次配电线路的主干部分称为干线。由干线分出的部分称为支线。支线上接有配电变压器。一次配电网络的接线方式有放射式与环式两种。
变配电站继电保护
　　1)变配电站继电保护的作用
　　变配电站继电保护能够在变配电站运行过程中发生故障(三相短路、两相短路、单相接地等)和出现不正常现象时(过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等)，中试控股迅速有选择性发出跳闸命令将故障切除或发出报警，从而减少故障造成的停电范围和电气设备的损坏程度，保证电力系统稳定运行。
　　2)中试控股变配电站继电保护的基本工作原理
　　变配电站继电保护是根据变配电站运行过程中发生故障时出现的电流增加、电压升高或降低、频率降低、出现瓦斯、温度升高等现象超过继电保护的整定值(给定值)或超限值后，在整定时间内，有选择的发出跳闸命令或报警信号。
　　根据电流值来进行选择性跳闸的为反时限，电流值越大，跳闸越快。根据时间来进行选择性跳闸的称为定时限保护，定时限在故障电流超过整定值后，经过时间定值给定的时间后才出现跳闸命令。瓦斯与温度等为非电量保护。
　　可靠系数为一个经验数据，计算继电器保护动作值时，要将计算结果再乘以可靠系数，以保证继电保护动作的准确与可靠，其范围为1.3~1.5。
　　发生故障时的最小值与保护的动作值之比为继电保护的灵敏系数，一般为1.2~2，应根据设计规范要进行选择。

　　3)变配电站继电保护按保护性质分类
　　(1)220kV变电站二次设备调试与运行维护所需的试验设备发电机保护
　　发电机保护有定子绕组相间短路，定子绕组接地，定子绕组匝间短路，发电机外部短路，对称过负荷，定子绕组过电压，励磁回路一点及两点接地，失磁故障等。出口方式为停机，解列，缩小故障影响范围和发出信号。
　　(2)电力变压器保护
　　中试控股电力变压器保护有绕组及其引出线相间短路，中性点直接接地侧单相短路，绕组匝间短路，外部短路引起的过电流，中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压、过负荷，油面降低，变压器温度升高，油箱压力升高或冷却系统故障。
　　(3)线路保护
　　线路保护根据电压等级不同，电网中性点接地方式不同，输电线路以及电缆或架空线长度不同，分别有：相间短路、单相接地短路、单相接地、过负荷等。
　　(4)母线保护
　　发电厂和重要变电所的母线应装设专用母线保护。
　　(5)电力电容器保护
　　电力电容器有电容器内部故障及其引出线短路，电容器组和断路器之间连接线短路，电容器组中某一故障电容切除后引起的过电压、电容器组过电压，所连接的母线失压。
　　(6)高压电动机保护
　　220kV变电站二次设备调试与运行维护所需的试验设备高压电动机有定子绕组相间短路、定子绕组单相接地、定子绕组过负荷、定子绕组低电压、同步电动机失步、同步电动机失磁、同步电动机出现非同步冲ji电流。
