变电站二次设备包括哪些？
变电一次设备主要有：
110kV变电站新建工程电气交接试验仪器主变压器及其附属设备，GIS设备，开关柜设备，接地变压器。站用变压器，动态无功补偿装置，中试控股其他附属设备如中性点接地隔离开关、中性点避雷器、零序电流互感器等。
二次设备有：
1、综合自动化设备：其中包括线路保护测控柜，主变压器保护测控柜，电能计量屏，频率电压紧急控制装置，电能质量监测柜，二次安防设备，电力调度数据网接入设备柜，升压站微机监控系统，电压无功控制装置，通信接口柜，主机、工程师、远动等三种工作站，微机五防系统，网络设备，卫星对时装置，视频监视及门禁系统等。
2、一体化电源系统：其中包括直流电源成套装置，交流不间断电源（UPS）。
3、通信设备：光端机，综合配线柜，程控调度交换机，数据通信网设备等设备。

变电站二次设备室有哪些硬件
综合保护装置、测控装置、通迅装置、后台机、电度表、远动、保护管理机、消防、监控、故障录波器、GPS对时钟、五防机等，看变电站大小确定。UPS一般散热比较大不且电池占地方，不和二次设备放在一个屋子，但必须有。

110kV变电站新建工程电气交接试验仪器发电厂和变电站一次设备,二次设备哪些,有区别吗
1、一次设备包括：发电机（电动机）、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。

2、二次设备包括：测量表计、绝缘监察装置、控制和信号装置、继电保护及自动装置、直流电源设备、高频阻波器、备自投装置。

3、区别：

1、所包含设备特点不同：中试控股一次设备是直接用于生产和使用电能的设备，二次设备是对一次设备进行监察的补助设备。

2、在电力系统中的作用不同：一次设备相互连接，构成发电、输电、配电或直接用于生产的电气主回路称为一次回路或一次接线系统；二次设备电力二次设备是对电力系统内一次设备进行监察，测量，控制，保护，调节的辅助设备，不直接和电能产生联系的设备。

110kV变电站新建工程电气交接试验仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置

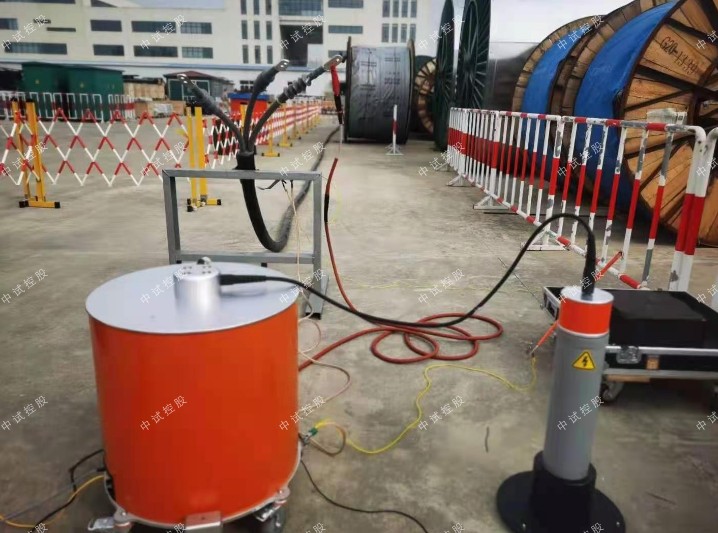

3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

110kV变电站新建工程电气交接试验仪器变压器局部放电是怎样产生的 如何防止

局部放电主要是变压器、互感器以及其他一些高压电气设备在高电压的作用下，其内部绝缘发生的放电。中试控股这种放电只存在于绝缘的局部位置，不会立即形成整个绝缘贯通性击穿或闪络，所以称为局部放电。局部放电量很微弱，靠人的直觉感觉，如眼观耳听是察觉不到的，只有灵敏度很高的局部放电测量仪器才能把它检测到。

中试控股电力变压器内部绝缘在运行中长期处于工作电压的作用下，特别是随着电压等级的提高，绝缘承受的电场强度值很高，在绝缘薄弱处很容易产生局部放电，产生局部放电的原因是:电场过于集中于某点，或者说某点电场强度过大，如固体介质有气泡，杂质未除净;油中含水、含气、有悬浮微粒;不同的介质组合中，在界面处有严重电场畸变。局部放电的痕迹在固体绝缘上常常只留下一个小斑，或者是树枝形痕。在油中，则出现一些分解的小气泡。

局部放电时间虽短，能量也很小，但具有很大的危害性，它的长期存在对绝缘材料将产生较大的破坏作用，一是使邻近局部放电的绝缘材料，受到放电质点的直接轰击造成局部绝缘的损坏，二是由放电产生的热、臭氧、氧化氮等活性气体的化学作用，使局部绝缘受到腐蚀老化，电导增加，最终导致热击穿。运行中的变压器，内部绝缘的老化及破坏，多是从局部放电开始。

中试控股电力变压器局部放电的检测方法一般有:

(1)电测法。利用示波仪或无线电干扰仪，中试控股查找放电的特征波形或无线电干扰程度。

(2)超声波测法。检测放电中出现的声波，并把声波变换为电信号，录在磁带上进行分析，利用电信号和声信号的传递时间差异，可求得探测点到放电点的距离。

(3)110kV变电站新建工程电气交接试验仪器化学测法。检测油中各种溶解气体的含量及增减变化规律。该测试法可发现油中的组成、比例以及数量的变化，从而判定有无局部放电(或局部过热)。

此外，近年来还研制出中试控股局部放电在线检测仪，能在变压器运行中进行自动检测局部放电。

为防止局部放电的发生，制造单位应对变压器进行合理的结构设计;精心施工，提高材料纯净度，严格处理各个环节的质量。运行单位应加强变压器维护、监测等工作，以有效地防止变压器局部放电的发生。
