220kV升压站电气调试设备

如何正确使用兆欧表

兆欧表又叫摇表亦或叫绝缘电阻测试仪，是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。兆欧表上有3个分别标有接地（N）、电路（U）、保护环（G）的接线柱，使用时不仅要接线正确，端钮拧紧，还要注意以下事项：
一、测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否正常。中试控股具体操作为：将两连接线开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。

二、被测设备必须与其他电源断开，测量完毕一定要将被测设备充分放电（约需2~3分钟），以保护设备及人身安全。

三、兆欧表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。

四、摇测时，将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏兆欧表。

五、摇动手柄时，应由慢渐快，均匀加速到120r／min，并注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。

六、为了防止被测设备表面泄漏电阻，使用兆欧表时，应将被测设备的中间层（如电缆壳芯之间的内层绝缘物）接于保护环。

七、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。中试控股一般额定电压在500伏以下的设备，选用500伏或1000伏的兆欧表；额定电压在500伏及以上的设备，选1000~2500伏的兆欧表。量程范围的选一般应注意不要使其测量范围过多的超过所测设备的绝缘电阻值，以免使读数产生较大的误差。

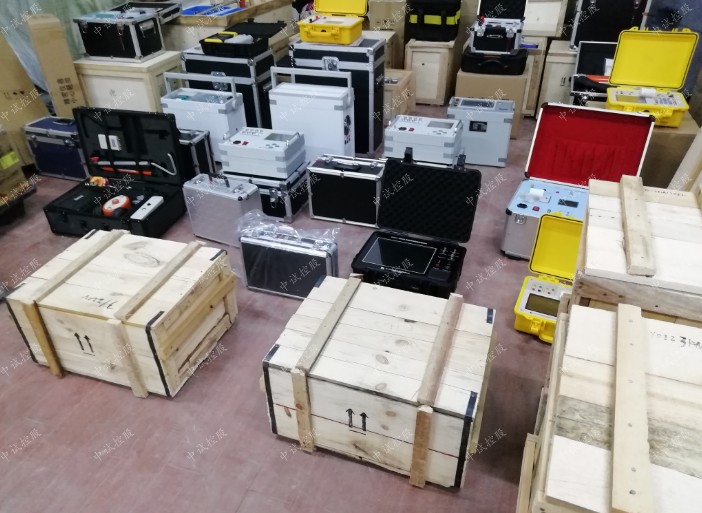

ZS系列220kV升压站电气设备调试设备

一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、220kV升压站电气设备调试设备ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

220kV升压站电气设备调试设备直流高压发生器的使用及保养

        220kV升压站电气设备调试设备中试控股直流高压发生器的保养
        1、半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
        2、气炎热时经常检察(当油温≥45度)冷却装置是否自动启动。(冷却水温必须低于30度)
        3、在清洗油箱的同时清洗空气滤清器；
        4、经常检查直流高压发生器的滤油器信号灯，信号灯一亮(同时蜂鸣器会响)，立即清洗油过滤器；
        5、按规定需要给设备机械传动部分各润滑点注油；
        6、经常观察液体状况，液位接近下限时请及时往油箱里补充使用的液压油；
        7、经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备。

为什么要用大电流测量断路器的回路电阻

电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。

断路器导电回路的电阻主要取决于断路器的动、静触间的接触电阻。接触电阻的存在，中试控股电力增加了导体在通电时的损耗，使接触处的温度升高，220kV升压站电气设备调试设备其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。

220kV升压站电气设备调试设备接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究采用的方法。工程中，通常采用四端子法来测量实际触点的接触电阻。

以前，通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化，测出的电阻示值偏大，但氧化膜在大的电流下很容易被ji穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。

中试控股回路电阻测试仪采用最新电源技术，精度高，体积小，重量轻，接线简单，使以前很麻烦的现场断路器回路电阻的测试变得更轻松、更方便。
