综保调试仪器设备

微机继电保护测试仪综保调试仪器设备的主要用途，继电保护测试仪采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放； 带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标； WindowsXP操作系统、GPS同步试验功能、USB接口直接和PC机通讯功能等。

微机继电保护测试仪的主要用途

微机继电保护测试仪的主要用途如下：

1．二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距离、功率方向、反时限、频率、同期、重合闸等继电器)。

2．整组传动，能摸拟各种简单或复杂的瞬时性，永性，转换性故障，可在基波上叠加暂态直流分量。

3．能随意叠加各次谐波，叠加初始角及含量在线可控。

4. 可分相输出不同频率交流量、交直流两用。

5. 专用低周单元,可方便测试微机低周低压减载保护。

6．各种保护时间特性的自动扫描。功率及阻抗保护特性曲线的扫描。

7．微机主变保护差动比例及谐波制动特性的自动测试。

8．整组距离、零序、过流保护自动测试。

9．用户可编程测试单元，以满足特殊试验用途，例如自投装置的测试。

10．电机失磁失步、反激磁、逆功率及同期等各种保护的测试。

11．自动与手工测试、静态与动态测试方式任意选择，测试定值、结果数据和曲线 可存档、打印。

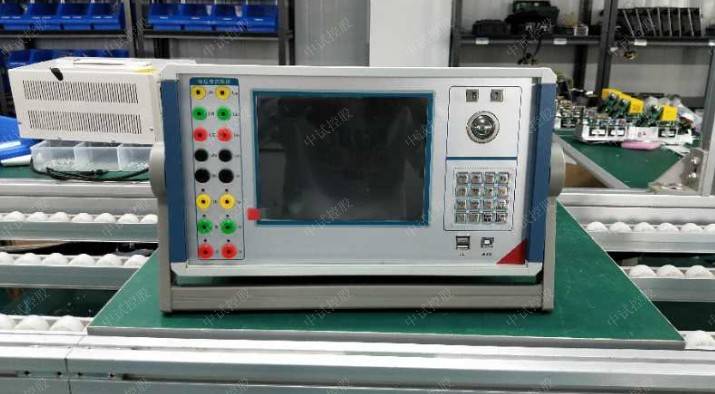

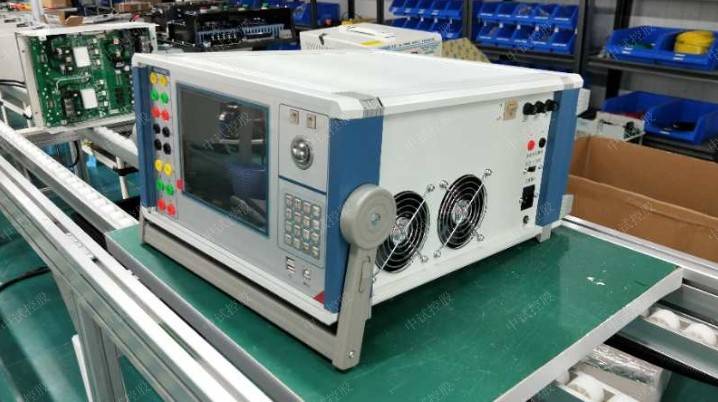

ZSJB-1300B继电保护测试仪、综保调试仪器设备无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

自带110V/220V辅助直流电源，可在试验现场为保护装置供电。可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

特征

1、使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2、高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3、配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

4、配备有外接USB接口，可以方便地进行数据存取和软件维护。

5、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

7、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

9、开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

10、自带110V/220V辅助直流电源，可在试验现场为保护装置供电。

11、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

12、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

13、仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

参数

1、交流电流源

三相共用中性点的电流源，电流上升下降时间 ＜100μs

最大输出功率：450VA/相

输出准确度：

0.1A～0.5A准确度 ±5mA

0.5A～10A准确度 ±0.1%

10A～40A准确度 ±0.2%

分辨力：

0.1A～10A分辨力 1mA

10A～40A分辨力 5mA

单相连续输出时间：

0.1A～10A输出时间 不限时

10A～20A输出时间 ≥60秒

20A～30A输出时间 ≥15秒

30A～40A输出时间 ≥15秒

2、交流电压源

四相共用中性点的电压源，电流上升下降时间 ＜100μs

最大输出功率：≥75VA/相

输出准确度：

1V～5V准确度 ±5mV

5V～125V准确度 ±0.1%

分辨力：

1V～5V分辨力 1mV

5V～125V分辨力 5mV

3、 直流电流源

单相输出范围：-10A～+10A或0～20A

最大输出功率：300VA/相

输出准确度：

±0.1A～±2A准确度 ±10mA

±2A～±10A准确度 ±0.2%

分辨力：5mA

4、直流电压源

直流电压输出范围：-150V～+150V或0～300V

最大输出功率：≥100VA

输出准确度：

±1V～±5V准确度 ±10mV

±5V～±150V准确度 ±0.2%

分辨力：

±1V～±5V分辨力 5mV

±5V～±150V分辨力 10mV

5、交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.1°

分辨力：0.01°

6、交流电压、电流源频率

频率范围：1～2000Hz

能叠加2～20次任意幅值的谐波及直流

输出准确度：

1Hz～65Hz ±0.001Hz

65Hz～2000Hz ±0.02Hz

分辨力：0.001 Hz

7、计时精度

1ms～1S ±1ms

1S～999999S ±0.2%

8、开入量

16路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15V～250V有源接点

9、开出量

8对可编程开关空接点输出

接点容量：250VDC，0.5A 或 250VAC，0.5A

10、同步性

电压电流同步性 ≤10μS

11、供电电源

交流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%

12、使用环境条件

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa

微机继电保护测试仪广泛应用在发电厂、变电站等场景中，如果在使用中出现异常，有几种方法可以诊断故障？

微机继电保护测试仪综保调试仪器设备出现异常现象往往是系统级的，而故障原因却是部件级、材料级的，而这故障原因的多种可能性导致故障定位困难。所以异常现象信息诊断的任务是将历史统计数据、故障注入，在针对微机继电保护测试仪异常来对症下药.依次进行故障损伤程度的判断和预测。微机继电保护测试仪诊断故障方法主要有三种，分别如下：

一、概率趋势诊断

概率趋势诊断方法是通过异常现象对应的关键参数集，根据历史数据建立各参数变化与故障损伤的概率轨迹，再结合当前多参数概率状态空间进行比较，来判断当前健康状态判断和分析趋势。通过当前参数概率空间与已知损伤状态概率空间的干涉来进行定量的损伤判定，便可直观的检查出(微机)继电保护测试仪的关键问题所在。

二、基子诊断分析

基子诊断分析是利用建立被观测对象动态响应方式，根据当前系统的响应输出，来辨识参数，对照正常状态下的参数统计特性，进行故障模式确认微机继电保护测试仪是否良好。这种方法提供了一种不同于概率趋势分析、通过这种途径，便可快速达到报警效果。

三、综合型诊断

这种诊断方法利用来自多种信息源的参数、传感器信息，综保调试仪器设备以及历史与经验信息的相互结合来分析微机继电保护测试仪自检，以减小工作中的差错，更可以有效提高度，是数据融合的zui佳之选
