电力特种变压器有载开关中性点接地测试仪

有载开关测试仪有以吓几种优点:

-- 光线示波器功能

仪器分三通道可同时记录A、B、C三相,仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天影响,功能远比光线示波器优越。

--较强的综合能力

在一台仪器内可实现对有载分接开关各种参数的测量。如开关、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，可分析波形中的各时间段的时间及阻值。

-打印输出。

仪器配有一台面板式前换纸型高速打印机。

--具有良好的抗干扰性能。

全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路,可在电源质量较差,且有强电磁场干扰的现场进行可靠测量。

1、保持电压稳定

变压器’变压器存在阻抗，在功率传输中，将产生电压降，并随着用户侧负荷的变化而变化。中试控股系统电压的波动加上用户侧负荷的变化将引起电压较大的变动。在实现无功功率就地平衡的条件下，当电压变动超过定值时，有载调压’有载调压变压器在一定的延时后会动作，对电压进行调整，并保持电压的稳定。

2、主变压器的改造

主变压器进行有载调压的现场改造，进一步保证配网电压质量，为争创一流供电企业奠定了坚实的基础。此外，有载调压变压器可以保持电网运行在较高的电压水平，优化了无功功率，从而降低了线损，进步了电网经济效益。

3、电压质量

供电变压器的任务是直接向负荷中心供给电力，一次侧直接接到主电压网(220 kV及以上)或接到地区供电电网(35～110 kV)。这类变压器不但向负荷提供有功功率，也往往同时提供无功功率，而且一般短路阻抗也较大。

变压器有载调压现场改造在电力系统中应用

一、采用相应的技术对策

有载调压变压器虽存在一些不足，但只要我们在电网规划时进行全面的综合考虑，在系统受到扰动时公道调度，就能扬长避短，发挥其积极作用。下面是中试高测电气对应用有载调压变压器的几点建议：

1、根据《电力系统技术导则》规定，除了在电网电压可能有较大变化的220 kV及以上的降压变压器及联络变压器(例如接于出力变化大的电厂或接于时而为送端，时而为受真个母线等)时，可采用带负荷调压方式.

2、对供电变压器，为进步用户供电质量，减低线损，宜采用有载调压方式。

3、系统出现大扰动，引发电压大幅度下降时，调度员应及时采取措施，闭锁有载调压，并切除部分负荷，中试控股消除系统有功和无功缺额，或在系统中设置电压降低自动减负荷装置，抵消变压器控制产生的负面影响，快速动作，限制局部扰动发展为全网或主网事故。

4、对高电压大容量变压器(包括升压变压器和联络变压器)，为进步本身的可靠性，防止谐振过电压，也应尽可能不用分接头，必要时也仅用调节范围不大的无载调压方式，在变压器内采用氧化锌避雷器作吸收过电压保护。

5、严格执行“电力系统电压和无功电力治理条例”。对变压器分接头，按照其电压治理范围，分级治理。各级电力调度部分应根据负荷及潮流的变化，正确下达调整有载调压变压器分接头动作命令，以改善电压质量。在变化了的分接头电压等级下，自动进行无功补偿的投切，以达到系统电压和无功功率的全面优化治理。

6、对两台并联运行的有载调压变压器，容许在85%变压器额定负荷电流及以下的情况时进行分接头变换操纵，对85%以上的情况应闭锁分接头变换。另外，必须设置可靠的失步保护，确保两台变压器同步切换。

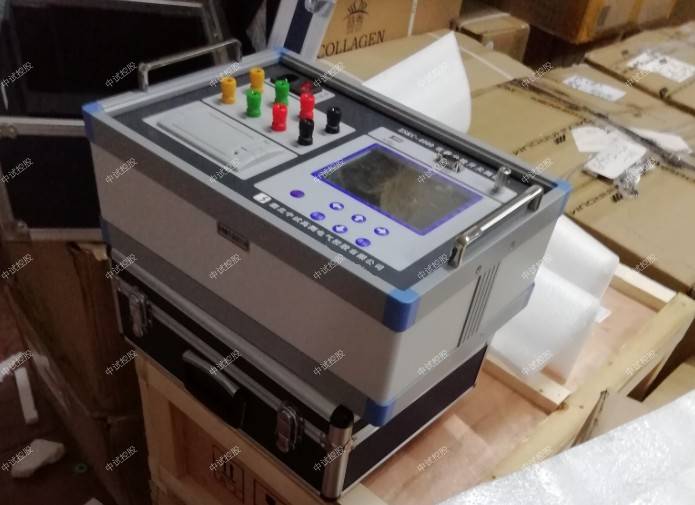

ZSKC-6000 变压器有载分接开关测试仪

一．概述：

ZSKC-6000 变压器有载分接开关测试仪是根据电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004设计，可以满足《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。中试控股可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。（用户是调容的有载开关请提前告知）

二．特点：

①. 测试Y0 Y △型变压器，阻值不用换算直接显示；

②. 数据分析人性化，可以自动的找出波形中间的故障，并做记号；

③. 波形的显示是根据采样回的数据自动调整阻值和时间的幅度；

④. △型变压器可以显示三相同期性;

⑤. 可以带绕组或不带绕组进行测试；

⑥. 四端接线方式，提供高精度电阻测量,且无需导线补偿；

⑦. 在测试中间可以连续测试，节省变压器停电的时间；

⑧ 仪器可以生存word报告，方便数据的管理和查询；

⑨. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；

⑩. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

三．技术参数：

①. 三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档

②. 端口最大电压：24V

③. 过渡电阻最大量程：100Ω

④. 过渡电阻测量范围：1A档：0.4Ω～20Ω 0.2A档：10Ω～100Ω

⑤. 波形记录时间长度：300ms

⑥. 采样速率：30k

⑦. 时间分辨率：0.1ms

⑧. 电阻分辨率：0.1Ω

⑨. 准确度：过渡电阻：±5%读数±0.1Ω 过渡时间：±0.5%读数±0.2mS

⑩. 使用温度：-10～40℃ 使用相对湿度：<85%RH

操作说明：

操作时需注意事项：

①. 中试控股仪器可带线圈进行测量，但严禁带电测量，并断开测试端的连线；

②. 带绕组测试时，变压器的非测试端应三相短路接地，仪器的O端不要接地；

③. 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面氧化层及触头间杂质；

④. 使用前，仪器的接地端子必须接好地线；

⑤. 不能将两组以上的线连在一起作为一路测量，不用的线要开路；

⑥. 测试过程中，不允许拆除测试线；

⑦．ZSKC-6000 变压器有载分接开关测试仪测试结束后，先关闭仪器再拆除所有接线。
