0.1Hz超低频耐压试验装置60KV它克服了第一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年新颁布电力行业标准《超低频高压发生器通用技术条件

DL/T849.4-2004》要求。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 /

水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

编辑

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力：

0.1Hz 最大1.1µF

0.05Hz

最大2.2µF

0.02Hz

最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1

Hz 最大1.1µF

0.05

Hz 最大2.2µF

0.02

Hz 最大5.5µF；

特征

◆

技术先进：0.1Hz超低频耐压试验装置60KV采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化;

◆

操作方便：接线简单，傻瓜式操作;

◆

保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

◆

安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠;

◆

采用了高低压闭环负反馈控制电路，输出无容升效应;

◆

配置齐全：液晶汉字显示，自动存储，自动打印;

◆

测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大;

◆

体积小、重量轻：十分利于户外作业;

参数

◆

输出额定电压：60kV；

◆

输出频率：0.1Hz、0.05Hz、0.02Hz；

◆

带载能力：0.1 Hz 0.5μF

0.05

Hz 1.0μF

0.02

Hz 2.5μF；

◆

测量精度：3%；

◆

电压正，负峰值误差：≤3%；

◆

电压波形失真度：≤5%；

◆

使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；

◆

电源：交流50 Hz，220V ±5%；

编辑

编辑

0.1Hz超低频耐压试验装置60KV经大量实践证明：用0.1Hz超低频高压发生器替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻

，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

0.1Hz超低频高压发生器

0.1Hz超低频高压发生器产品特点

1、保护全面：多重保护（过压保护、低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

2、操作方便：接线简单，傻瓜式操作;

3、技术：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化;

4、安全可靠：控制器和压发生器低压连接，光电控制，使用安全可靠;

5、体积小、重量轻：十分利于户外作业;

6、采用了低压闭环负反馈控制电路，输出无容升效应;

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大;

8、配置齐全：液晶汉字显示，自动存储，自动打印;

然而0.1Hz超低频高压发生器的使用，不可能不出一点小毛病，就好比说电源故障，虽说是小故障，但如果不及时处理的话，小故障会演变成的大问题，因此自己学会一些简单的超低频高压发生器维修方法很重要；

可能有人说出现问题可以找来维修，这也是对的。但是如果只是小问题的话，等来维修既浪费时间，又耽误工作，好像有点得不偿失哈：

1、电源开关打开时，控制箱上的数显表不亮

请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换管。

2、若打开电源开关，数显表亮，压显示灯(绿)不亮，加不上压。

①

故障显示"回零"灯亮

没有回零位，请逆时针转动压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加压。

②

故障显示"其它"灯亮有两种现象，1、接地保护，2、断线保护

a.

可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重启动。

b.可能为连接控制箱与压塔的电缆未接好，接好电缆请关闭电源，重启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重启动。

c.可能控制箱内某一线头脱焊断开，请重焊接好，关闭电源，重启动。

0.1Hz超低频耐压试验装置60KV(Ultra-low-frequencyhigh-voltagegenerator)一种对大型发电机、电缆等试品进行工频耐压试验的设备仪器。采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

超低频高压发生器对试验样品的耐压试验方法,便捷：

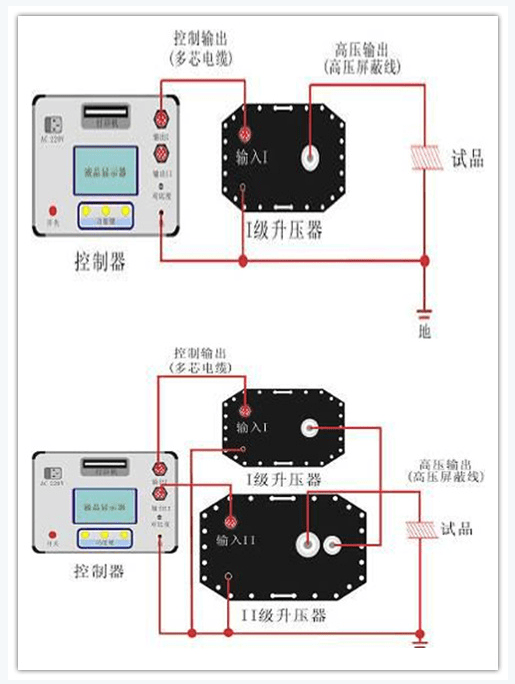

1、在高压输出端子和地接线柱之间接入试品。

2、打开超低频高压发生器电源开关，轻按“启动”按键，“电源”指示灯（红色）亮，缓慢调节电压粗调旋钮和电压细调旋钮进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表指示试验电压值的75％，单位位kV；电流显示表指示试验电流值，单位为mA。

3、在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响。在试验过程中，如果负载电流超过仪器额定输出电流的0－10％时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。

4、超低频高压发生器试验结束后，反时针调节电压粗调旋钮和电压细调旋钮，旋到零位后，电压显示表缓慢回到零位，“零位”指示灯亮。当三个显示表显示零值后，轻按停止按键，此时红色指示灯灭，再关掉电源开关。当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。

超低频高压发生器注意事项　;

1、检查测试线是否接线正确。

2、使用仪器时，接好电源后，开机预热3分钟。

3、仪器处于测试状态未经复位不得关闭电源或供电线断路。

4、当分接开关无动作时，仪器开始测量误动作。

5、换纸时，一定要关断仪器电源方可换纸。

6、仪器发生误动作或错误启动异常情况时，按“复位”键终止测试，待检查调整好后在进行测试。

0.1Hz超低频耐压试验装置60KV主要针对10kV-35kV-300MW火力发电机,

10kV-35kV电力变压器及线路等所有电气主设备的电气耐压试验设计制造。将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。它的使用非常简单，用户只需按部就班即可：超低频电缆耐压测试仪操作步骤：

用户坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作。

1.测试前对仪器进行校准，(方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准。

2、连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关。

3、设定耐压测试仪测试条件：A、电压：3500V;B、漏电流：5mA;C、测试时间定时为：流水线生产时4秒。

4、将测试棒探头紧贴电源线头的任一交流输入金属插片。

5、按下启动键观察测试结果，在设定时间内，超漏灯不亮，测被测机型为合格。

6、如果被测机型超过设定漏电流值，超低频电缆耐压测试仪则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键。

编辑

0.1Hz超低频耐压试验装置60KV使用注意事项：

1、仪器必须可靠接地;

2、测试时，仪器接地端与被测体要可靠相接，严禁开路;

3、在连接被测体时，必须保证高压输出“0”及在“复位”状态;

4、排除故障时，必须切断电源;

5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险;

6、尽可能避免高压输出端与地线短路，以防发生意外;

7、测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判;

8、耐压测试仪避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。

9、仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。

中试控股的

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
