断路器开关过冲行程或反程（超程）测试仪

电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。中试控股断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于 100A。

ZSKC-6C 高压开关综合测试仪、断路器开关过冲行程或反程（超程）测试仪断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。

接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中，通常采用四端子法来测量实际触点的接触电阻。

以前，通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。

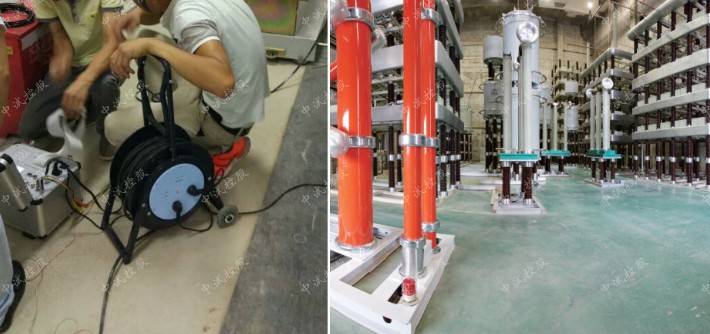

ZSKC-6C 高压开关综合测试仪、断路器开关过冲行程或反程（超程）测试仪是为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，中试控股电力其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、中试控股外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

中试控股电力断路器测试仪的产品特性

1．12个断口的固有分、合闸时间；

2．重合闸时间；

3．分、合闸最大不同期性；

4．刚分、刚合速度；

5．弹跳时间及幅度；

6．开关开距及开关超行程（真空开关预置开关行程）；

7．分、合闸平均速度；

8．显示、打印速度—距离曲线

ZSKC-6C 高压开关综合测试仪、断路器开关过冲行程或反程（超程）测试仪

简介

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了ZSKC-9C高压开关综合测试仪。

超大触摸彩屏，配置10寸1024×600平板电脑，适合所有型号的金属触头的：SF6开关、GIS组合电器、真空开关、油开关等等。

特征

1、10寸平板电脑远程同步界面控制

配置10寸1024×600平板电脑（可选配其它笔记本），Windows XP操作系统，通过USB转RS232接口同步控制仪器界面，远程进行操作控制仪器、可导出试验数据；

2、三种试验完美实现

常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；

重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；

低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；

3、三种合分闸控制方式

支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；

支持外同步方式控制，外部电源提供电压给合、分闸线圈；

支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；

4、超大水晶触摸彩屏、高速热敏打印机

5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，中试控股界面直观，便于现场人员操作和使用； 高速热敏打印机，方便现场打印试验数据和曲线；

5、同测6路断口1路速度1路电流

可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；

可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；

在内同步方式时，可测试1路通过合、分闸线圈的电流；

6、超强集成性能直流电源

集成操作电源，无须现场二次电源，现场使用更加方便快捷；

电源电压30V～300V可调，电流20A，连续工作时间3s；

7、具有录波功能

可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。

8、大容量存储器，支持U盘内置或外置

带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；

9、配备PC机上层软件

PC机上层软件既能远程控制仪器、导出试验数据，也能管理分析试验数据、生成试验报告、导出EXCEL数据等；

10、内置抗干扰电路

内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；

11、防尘防水工程塑料密封箱

ZSKC-6C 高压开关综合测试仪、断路器开关过冲行程或反程（超程）测试仪采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

参数

1、最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；

2、行程测试范围：6mm～400mm；

3、行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；

4、时间测试范围：10ms～15s；

5、时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；

6、最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；

7、测试通道8路：6路断口时间，1路速度，1路线圈电流；

8、电源：AC220V±10%；50Hz±1Hz；

9、操作电源输出：电压DC30V～300V可调，电流20A，数字程控调整，连续工作时间3s。

高压开关测试仪是为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。中试控股电力它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

中试控股电力断路器综合测试仪的使用注意事项

1、初次使用时，请用手动调整开关，中试控股使采样尺下端（尺与采样杆连接处）在做分、合闸试验时，不至碰到光电取样块（必要时可锯断采样连接杆上端）。

2、如果液晶显示器出现字不清楚或屏幕背景太黑，请用一字小改刀调整下方的“背光调节”电位器，便可改善显示效果。

3、当机器出现死机时，请按[复位]键。

4、当打印机出现不正常打印时，请关机后约半分钟再开机。

ZSKC-6C 高压开关综合测试仪、断路器开关过冲行程或反程（超程）测试仪电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。

断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，中试控股电力增加了导体在通电时的损耗，中试控股使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。

以前，中试控股通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。

中试控股电力ZSKC-6C 高压开关综合测试仪、断路器开关过冲行程或反程（超程）测试仪采用最新电源技术，精度高，体积小，重量轻，接线简单，使以前很麻烦的现场断路器回路电阻的测试变得更轻松、更方便。
