10kV配变试验系统配置及调试仪器满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子中试控股的交流耐压试验。

电气设备调试步骤如下：

1、 上电前的检查

通常设计的人不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。通常分为：

1.短路检查；

2.断路检查；

3.对地绝缘检查。

方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。

2、 上电前的电源电压检查

为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。

推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。

3、 检查PLC的输入输出。

4、 下载程序。

下载程序包括：PLC程序、触摸屏程序、显示文本程序等。将写好的程序下载到相应的系统内，并检查系统的报警。调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。

5、 参数的设定。

参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。

6、 设备功能的调试。

排除上电后的报警后就要对设备功能进行调试了。首先要了解设备的工艺流程。然后进行手动空载调试。手动工作动作无误再进行自动的空载调试。空载调试完毕后，进行带载的调试。并记录调试电流、电压等的工作参数。调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。确保设备功能完好。

7、 系统的联机调试。完成单台设备的调试后再进行前机与后的联机调试。

8、 连续长时间的运行。来检测设备工作的稳定性。

9、 调试完毕。设备调试完毕，要进行报检。并对调试过程中的各种记录备档

ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），中试控股接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV DC：70KV

输出电流：AC:100mA DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

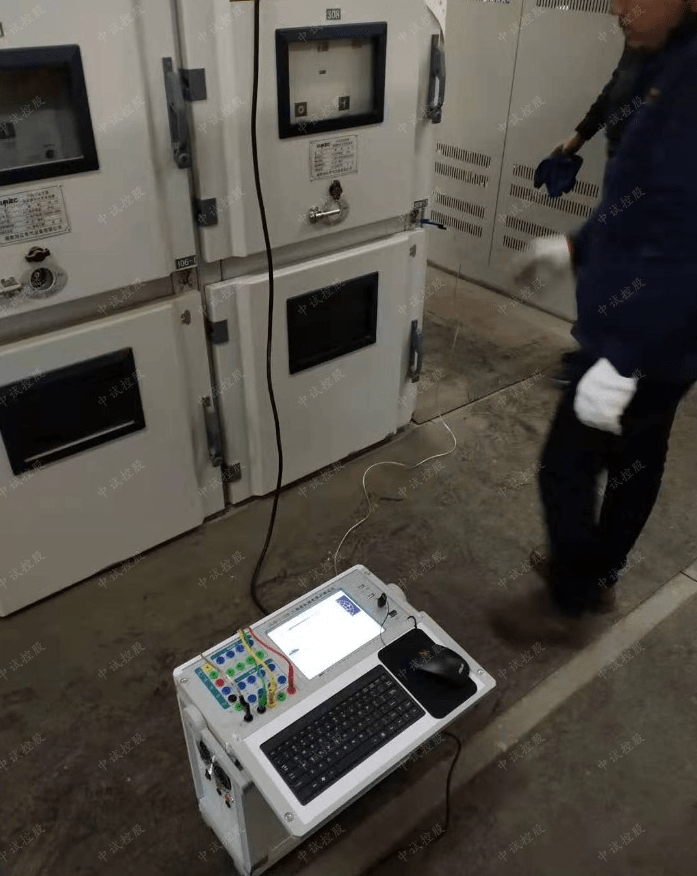

ZSJB-730 微机继电保护测试仪/10kV配变试验系统配置及调试仪器

可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定等

智能型主机

主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 6次谐波、300Hz也可以达到每周波60点的高密度。

单机独立运行

装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

联接电脑运行

通过 Windows(不包括Win2000) 平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

16位DAC芯片

16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。

大屏幕LCD显示屏

本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

“傻瓜式”操作

采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。

新型高保真功放

输出级采用新型大功率模块式高保真功放部件，中试控股既可作电流输出亦可作电压输出，输出功率大，每相电压可输出100V/120V，电流三并可输出 90A / 120A。精度好，可靠性高。

电流、电压直接输出

相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 0-6 次谐波。

自我保护

采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

具有独立专用直流电源输出

装置设有一路110V 及 220V专用可调直流电源输出。

接点丰富

具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。

主机一体化单机箱结构

采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。

性价比高

属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

额定参数

电 流 输 出 交 流 相电流输出（有效值）：0～40A / 每相

三并电流输出（有效值）：0～120A

相电流长时间允许工作值（有效值）：10A / 每相

相电流输出功率 ：420VA

三并电流输出时输出功率 ：900VA

三并电流输出时允许工作时间 ：10s

频率范围（基波）：20～1000Hz

直 流 相电流输出：0～±10A / 每相

输出负载电压：20V

电 压 输 出 交 流 相电压输出（有效值）：0～120V

线电压输出（有效值）：0～240V

相电压/线电压输出功率：80VA/100VA

频率范围（基波）：20～1000Hz

谐波次数：1～20次

直 流 相电压输出幅值：0～±160V

线电压输出幅值：0～±320V

相电压/线电压输出功率：70VA / 140VA

开关量输入 空接点：1～20mA，24V

电位接点输入：“0”：0～+6V；

“1”：+11v～+250V

开关量输出 空接点接点 DC：220V／0.2A；AC：220V／0.5A

时间测量 测量范围：0.1ms～9999s

电源电压 允许范围：AC 220V±10%，50／60Hz

环境温度 允许范围：-10℃～+50℃

体积重量 体积：430×340×200mm³； 重量：20kg输出及测量精度

额定范围内精度 电 流 交流相电流 <0.2%

交流大电流端子输出 <0.2%

直流电流 <0.5%

电 压 交流电压 <0.2%

直流电压 <0.5%

其 它 频率精度（50Hz时） <0.01Hz

相位精度<0.5°

谐波失真度 <0.5%

时间测量精度 <0.1ms

ZS5053 高压数字兆欧表/10kV配变试验系统配置及调试仪器

1、ZS5053高压数字兆欧表可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。

2、ZS5053高压数字兆欧表采用微电脑控制，中试控股全中文操作界面，可自动完成吸收比、极化指数的测量；具有耐压测试、快速测试等功能选项。

3、输出功率大，短路电流大于5mA，即给负载的充电电流为5mA。

4、采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。

5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。内置大容量 2600mAh锂电池。智能化充电电路，电池使用寿命长。

6、具有测试完毕自动放电功能，放电过程有声音和文字信息提示。并且还具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。

7、采用128*64点阵图文液晶显示器，带绿色背光，不受光线影响，使读数更清晰。

8、仪表10分钟无动作将自动关机。

1、微电脑控制，全中文菜单，128X64点阵绿色背光。

2、全量程自动切换，自动计算吸收比，极化指数。

3、电磁兼容设计，抗干扰能力强，仪表可靠性高。

4、采用新型电路设计，引入数字滤波技术，适合复杂现场使用。

5、内部2600mAh锂电池组供电，高可靠电池维护系统，延长电池使用寿命。

6、仪表外壳采用注塑防水箱，结构坚固，方便携带。

500V

1000V

2500V

5000V

3、额定工作条件： 环境温度：0℃~40℃ 相对湿度：20%~90%RH。

4、供电电源： 直 流：DC16.8V/ 2200mAh; 交 流：140V~240V 50Hz。

5、外型尺寸：285mm×247mm×120mm 重量：2200g

6、电压基本误差：±5%(25℃)。

7、测量范围和基本误差 (25℃)。

ZSBC-VI变压器变比测试仪/10kV配变试验系统配置及调试仪器

ZSBC-VI变压器变比测试仪（内置充电电池）用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验。既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角

。

1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，经大功率功放实现三相电源输出，0.1%失真度小，稳定性高，相间对称度极高，测试结果具有更好的等效性，不会出现组别误判等现象。

2、既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可进行自动识别组号。

3、操作简单：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，中试控股可根据选择的测试内容自动切换接线方式。

4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

5、独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）

6、首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。

7、能进行主变并列运行测试，真正实现变压器并列运行参数的检测。

8、抗振性好：军品接插件的使用增强了抗振性能。

9、采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。

10、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。

11、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小，不受工作电源的影响。

12、携带方便：体积小，重量轻。

1、变比测量范围：0.8~10000。

2、测量速度快：8秒完成三相测试。

3、测量精度: 高压侧电压的测量精度0.05%

低压侧电压的测量精度0.1%

变比测量精度 0.1%（0.9－3000）

0.2%（3000－10000）

4、携带方便、适合野外作业。

5、重量：3Kg
