1分钟工频耐压仪10KV

1分钟工频耐压仪10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的1分钟工频耐压仪10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。ZSYDJ-6KVA-10KVA/50KV工频耐压试验装置（1分钟工频耐压仪10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪）分为一体式装置（30kV以下）和分体式装置两类。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV DC：70KV

输出电流：AC:100mA DC:100mA

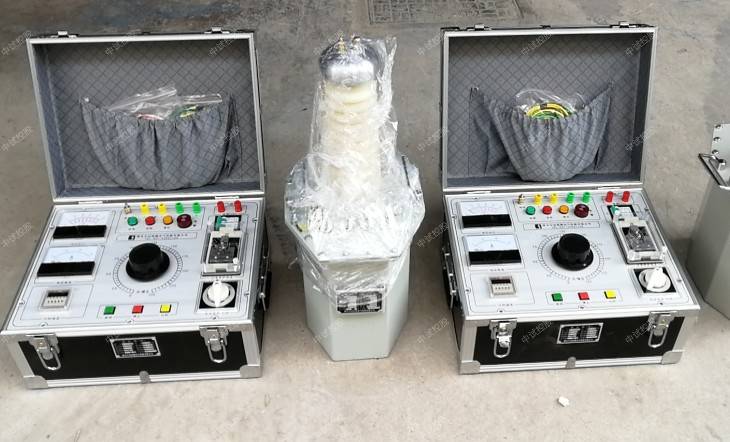

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

中试控股可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

1． 接上外部电源，合上电源开关,控制箱绿灯、黄灯亮

(如果黄灯不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮)，表示可进行试验操作。

2． 按照被试品正常试验所需电流大小和耐压时间，选定电流 倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×10×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护。

3． 以上所有工作完成后，中试控股表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时黄灯灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

4． 当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄灯亮。试验即告完毕。

5． 在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

6． 再次使用时,重复上述步骤。

320×240液晶显示器、高速热敏打印机。

可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。

人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。

完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.

具有回零检测功能，回零确定后才可进行试验，安全可靠。

具有绝缘电阻测试功能，直接反映被试品绝缘强度。

逼近式调压算法，中试控股到达设定电压后自动耐压计时，计时结束后自动降压回零。

超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。

精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题。

支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）

支持升压速度智能控制，分0.5kV/S，1kV/S

，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。

支持交直流两用功能，任选AC/DC试验方式。

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。

可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

还可定做1分钟工频耐压仪10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪电压微调功能，用于互感器校验系统的升压升流精密调节。

使用方法及注意事项

1、1分钟工频耐压仪10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示工频交流耐压试验装置已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

2、1分钟工频耐压仪10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪工频耐压试验操作过程注意事项

(1）、中试控股试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及工频交流耐压试验装置的接地情况,并设有专人监护安全及观察被试品状态工作。

(2）、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

( 3）、对大型设备的试验，一般都应先进行工频交流耐压试验装置的空升试验，即不接试品时升压至试验电压。

(4）、中试控股做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

(5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

3、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。
