交联电缆耐压试验装置10KV

交联电缆耐压试验装置10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

中试控股的交联电缆耐压试验装置10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。ZSYDJ-6KVA-10KVA/50KV工频耐压试验装置（交联电缆耐压试验装置10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪）分为一体式装置（30kV以下）和分体式装置两类。

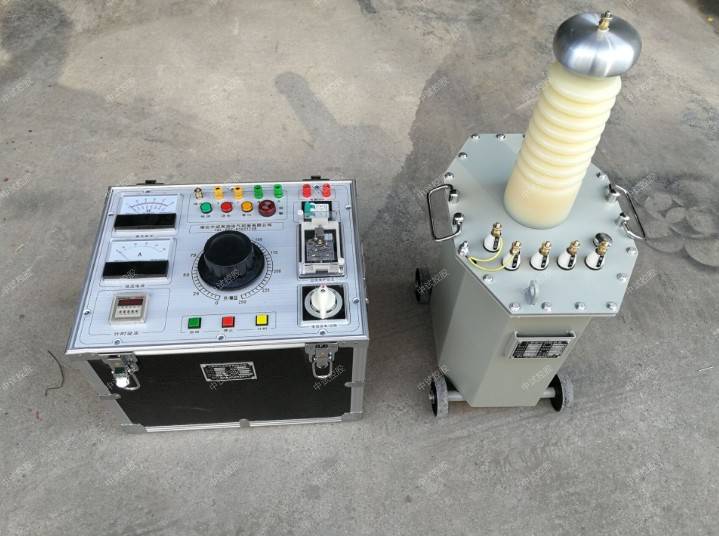

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV DC：70KV

输出电流：AC:100mA DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

原理

交联电缆耐压试验装置10KV/ ZSYDJ-5KVA/50KV高压耐压绝缘试验仪为单相变压器，单台高压工频交流耐压试验装置的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，调节0~200V或380V电压至工频交流耐压试验装置的初级绕组，根据电磁感应原理，在工频交流耐压试验装置高压绕组可获得试验所需的高电压。

交直流两用高压工频交流耐压试验装置做直流耐压和泄漏试验使用接线方法见图5。由于是交直流两用高压工频交流耐压试验装置，应把高压硅堆短路杆从套管中抽出，使工频交流耐压试验装置为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的最大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

中试控股从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法即20S逐级升压法；慢速升压法，即60S逐级升压法；级慢速升压法供选用）电压从零开始按选定的升压速度升到您所需额定试验电压或额定直流电流下的参考电压。试验中应严密注意直流高压表、泄漏电流表指示以及被试品的情况。试验完毕后，应讯速均匀将高压降至零位，按一下停止按钮，高压、低压输出停止，然后切断电源。此时应用直流高压放电棒给被试品及试验装置本身充分放电。

交联电缆耐压试验装置10KV/ZSYDJ-5KVA/50KV高压耐压绝缘试验仪直流泄漏试验操作过程注意事项

（1）试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及工频交流耐压试验装置的接地情况，并设有专人监护安全及观察被试品状态工作。

（2）被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。

（3）对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。

（4）试验过程中，中试控股应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。

交联电缆耐压试验装置10KV/ZSYDJ-5KVA/50KV高压耐压绝缘试验仪主要由试验电源、试验变压器、测量和保护等设备组成。电源在工频耐压试验中应该是可调节的，它可以由自耦调压器、移圈调压器、同步发电机组等来实现。可调电源的容量一般均应与试验变压器的容量相匹配，要求其输出电流等于试验变压器的低压侧的额定电流，其输出电压等于或大于试验变压器的低压侧的额定电压。

同步发电机组是比较理想的一种可调电源。其优点是频率稳定，且波形较好。其缺点是价格昂贵，且占地面积较大，运行时噪声大。在工频耐压试验时，由于负载是容性的，因此，用它作为电源供电时，如果补偿不好，往往会发生自励现象。

自耦调压器是用一滑动触头沿绕组移动变成可调电源，它的调压不是均匀的，是分级调压，但每级分得很细。由于它价格便宜，携带方便，漏抗小，波形较好，使用较广。但因为它存在滑动触头，容量受到限制，适用于小容量试验变压器的调压之用。

移圈调压器的调压原理是：将匝数相等而绕向相反的两绕组互相串联，用一个短路绕组套在互相串联的两绕组之外，该短路绕组可以上下移动，因此，起到调节电压的作用。由于移圈调压器没有滑动触头，其容量可以做得很大，可用于较大容量的变压器试验。但是，由于移圈调压器铁心部分磁路可能饱和，电压输出波形较差，选用时应根据实际情况采取措施。

交联电缆耐压试验装置10KV/ZSYDJ-5KVA/50KV高压耐压绝缘试验仪是产生试验电压的关键设备，由于工频耐压试验时被试变压器表现为一个纯电容，所以试品电容的大小与试验变压器的容量选择关系很大。在试验时，一般要求试验变压器的高压侧额定电压略高于试品的试验电压，其额定电流不低于被试品的最大电容电流。测量和保护装置是进行工频耐压试验时必不可少的设备。常用的测量装置有球隙、静电电压表、试验变压器的测量绕组、高电压互感器及工频电容分压器等。目前常用的测量手段是利用工频电容分压器接峰值电压表法。为防止试品击穿引起的过电流、过电压对试验设备、试品造成不应有的损坏，在工频耐压试验时，一般要采取一定的方法来保护。常用的保护方法有在试验变压器与试品之间串入一定阻值的电阻，将保护球隙与被试品并联，在试验变压器低压侧安装过电压、过电流保护装置等。

1.日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能;

2.中试控股全中文界面，工作状态显示，操作简单明了，适用面广;

3.带状态显示，带提醒功能，使用者对设备所处的状态一目了然;

4.轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性;

5.中试控股全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便;

6.按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如;

7.电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全;

8.按键，可轻松实现电压的交流、直流两种显示方式,有自动升压功能，有交/直流转换显示功能;升压速度可调整，能满足不同升压速度的需求;

9.硬、软件抗干扰技术相结合，性能稳定，抗干扰性强;

10.路输出，可靠的过流过压保护，精确的电压控制能力，较小的电压控制误差;可用于过流、过压保护等不同场合;

11.电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒;

12.远程通信、门联锁警灯警铃、外接分压器校验接口等;

14.积小、重量轻、结构合理、可靠耐用
