整体式三倍频发生器电源发生装置

  三倍频发生器用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，中试控股而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。


        操作步骤
        1、本10KV变电处调试所高压试验仪器装置空载试验
将三相380V电源直接接在装置背面的“A、B、C”输入端子。试验方法与分体式三倍频电源发生装置的空载试验方法相同。
        2、负载试验

    （1）将三相380V电源直接接在装置背面“A、B、C”输入端子：将被试品的两端分别与背面“a、x”输出端子相连接；接好接地线；
    （2）接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下红色按钮，接触器合上，工作指示灯(红灯)亮；
    （3）顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，中试控股电能质量分析仪 ，打开计时开关，（时间继电器按试验要求设定为040），开始计耐压时间；
    （4）如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位；按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，试验完毕。

10KV变电处调试所高压试验仪器ZS系列
一、高压发生设备
1、直流高压发生器
2、工频耐压试验装置
3、变频串联谐振试验成套装置
二、电气测量仪器
1、回路电阻测试仪
2、三相继电保护测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、变压器直流电阻测试仪
6、变压器变比测试仪
7、断路器动特性测试仪
三、常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

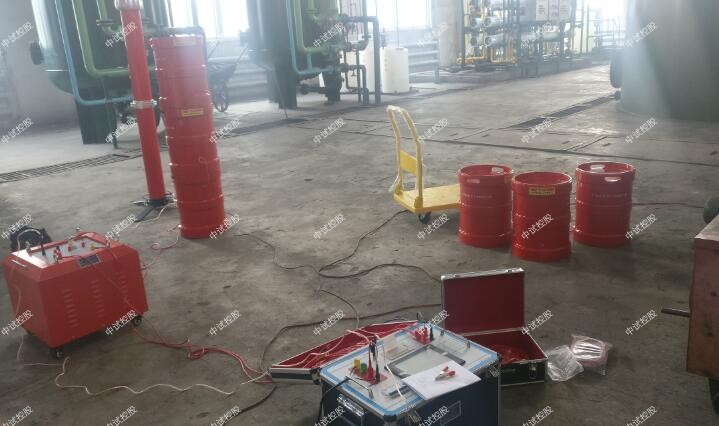

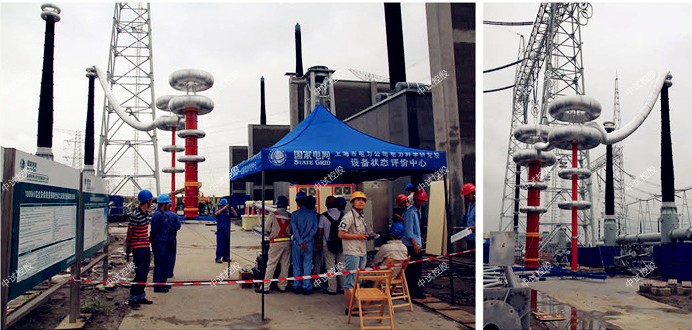

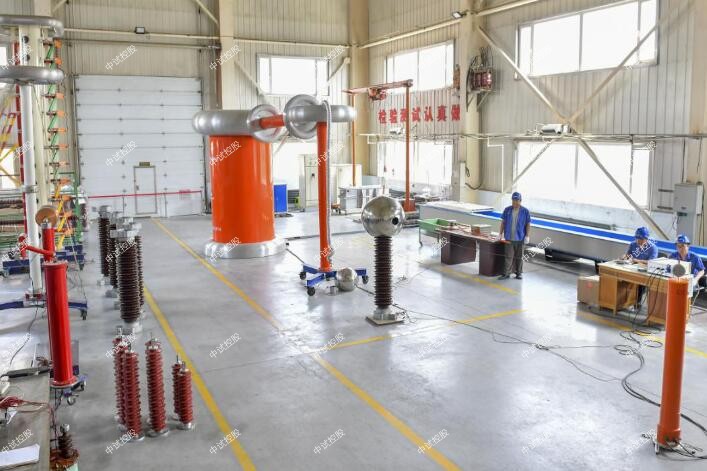

 变频谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供变频谐振的激励功率。
