35KV变频串联谐振装置

高频开关变换器充电电源。
  (1)带限流电阻的高压直流充电电源 其充电原理图如图 1.2 所示，中试控股在充电阶段，高压直流电源经限流电阻对电容器充电 直至电容电压与电源电压相等；在放电阶段，电容器对负载瞬间放电，发出脉冲功率， 限流电阻起到隔离高压直流电源和负载的作用。这种充电方式非常简单而且可靠，但是充电效率很低，最高只能到 50%，而且充电过程非线性，前期充电电流 非常大，但是后期却太慢，只能适用于低重复频率的场合。

  （2）工频 LC 谐振式充电电源 其充电原理图如图 1.3 所示，基本原理是由 LC 构成的谐振系统，当  w2 LC =1时，充电电源的电流达到一个恒定值，实现对充电电容线性充电，因此充电速度较快。但 是缺点也很明显，因为是工频充电，充电精度和充电稳定性不可能太高，而且工频变 压器体积庞大、笨重，不利于实现小型化、集约化和模块化。

在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的BO动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压BO动，中试控股可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。

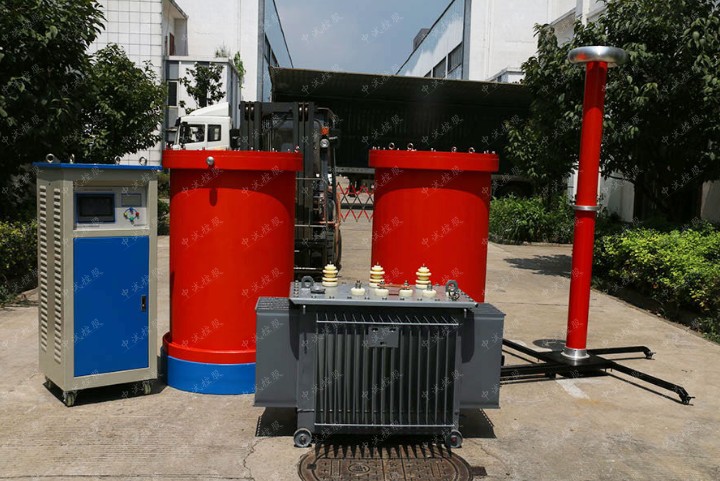

ZSBP-81kVA/81kV耐压谐振装置、35KV变频串联谐振装置
35kV变压器开关谐振50MVA主变

1、帮助实现各种被试品的预防交流耐压试验和交接交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

特征
试品对象：

35kV/50MVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
10kV/31.5MVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

额定容量：81kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：81kV
额定电流：1A
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
温    升：额定负载下连续运行5min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护

ZSBP-81kVA/81kV耐压谐振装置、35KV变频串联谐振装置测量精度：系统有效值1.5级；

10kV/31.5MVA主变
激励变压器ZSJLB-6kVA                    1
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：3kV；6kV；
结    构：干式；
重    量：约40kg；

变频电源ZSXB-F-6kW/220/380V                          1

额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件zui高温度≤65K;
噪 声 水 平：≤50dB

高压电抗器ZSDK-27kVA/27kV                    3
额定容量：27kVA;
额定电压：27kV；
额定电流：1A；
电 感 量：110H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约38kg；

电容分压器ZSFRC-80kV/1000pF                      1
额定电压：80kV；
高压电容量：1000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约8kg；

补偿电容器ZSBC-70kV/20000pF （抽头35kV）      1套
额定电压：70kV；
高压电容量：20000pF
35KV变频串联谐振装置介质损耗：tgσ≤0.5%；
重    量：约10kg；
