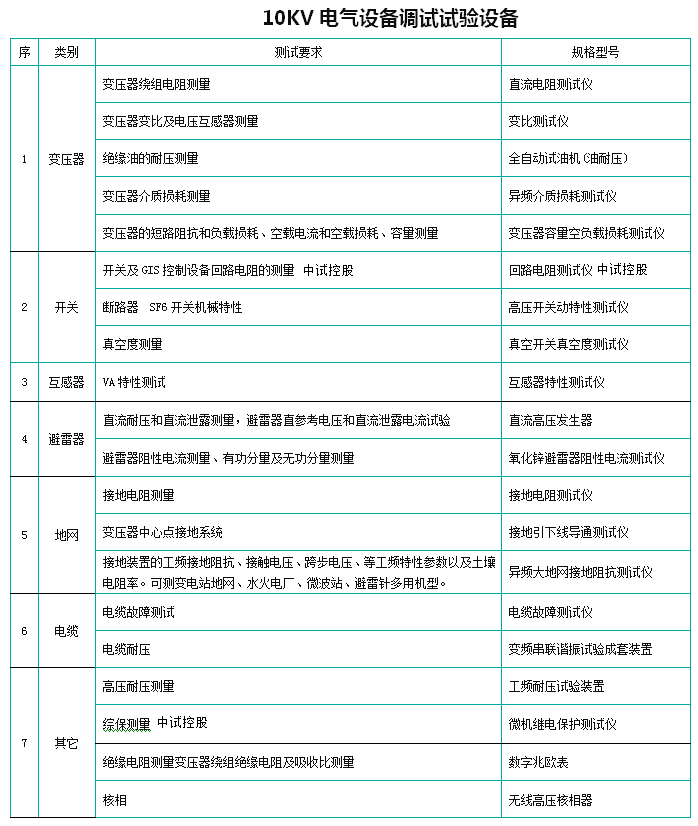

变电所电力工程调试仪器

电缆故障测试仪的原理是什么？：

电缆故障测试仪的主要设备是测量电缆的故障性质、电缆故障点的长度以及从测试端到电缆故障点的位置。电缆故障位置是根据电缆故障测试仪主机确定电缆故障点的位置，对于具有未知走向的埋入电缆，应使用路径表确定电缆的地下方向，电力电缆故障测试仪的基本方法是在故障电缆上施加高压脉冲，在电缆故障点处产生击穿，当电缆的击穿点放电时，会同时产生电磁波和声音。

应用于电缆故障测试仪位置的电弧反射法（二次脉冲法）的工作原理：首先，采用一定的电压等级，对电缆的测试端施加一定能量的高压脉冲，给出故障电缆，使电缆的高阻故障点击穿并点燃电弧。同时在测试端加入测量用低压脉冲。当测量脉冲到达电缆的高阻故障点时，会与电弧相遇并反射到电弧表面。由于高电阻故障在电弧点火过程中成为瞬时短路故障，低电压测量脉冲在阻抗特性上有明显的变化，使闪络测量波形成为低压脉冲短路波形，使波形识别变得非常简单和清晰。这就是我们所说的“第二脉冲法”。

所接收的低压脉冲反射波形等效于对地的线芯完整短路波形。当高压脉冲被释放而低压脉冲波形未被释放时，两个波形将有一个发散点，即故障点的反射波形点。变电所电力工程调试仪器该方法将低压脉冲法与高压闪络技术相结合，使测试人员更容易确定故障点的位置，与传统测试方法相比，二次脉冲法的优点是将冲击高压闪络法的复杂波形简化低压脉冲短路故障波形，因此非常简单，故障距离可以准确标定。

接地电阻测试仪进行回路阻抗测试：

必须对每个电路进行测试，以确保实际环路阻抗不超过有关保护设备的规定阻抗。由于接触电气故障的严重性，对电气设备和电源点进行接地故障环路阻抗测试至关重要。您的系统很有价值，并且需要维护电路以确保业务的持久性和功能性。在大多数家庭中，基本的防震措施是通过在室内布线电路中安排一个带有自动开关的接地电路来完成的。这样会在发生故障并且触电压超过可接受的极限时迅速切断对接地电路的供电。

根据当前的国家安全标准，要求您在场所进行环路阻抗测试，以确保所有客人和员工的安全。必须对所有电气装置和电源点的接地进行测试，以发现电路内的任何故障。具有功能正常的接地回路将允许检测电路故障并促进MCB（小型断路器）的反应。技术人员用接地电阻测量仪检测接地回路中的电阻水平，并在电阻水平错误时通知您该电阻必须足够低以使断路器正常工作。将检查和测试您的电线，并要求我们进行测试，以保护您的员工和您的责任。

所需的阻抗和时间值将根据安装类型（TN / TT等）和保护类型而变化，例如，它是微型断路器（MCB），插装式保险丝还是可重新连接的保险丝，故障电流可以在中性线或地线电路中，因此需要确认每个回路的环路阻抗。

通常认为，在测得的电路接地故障回路阻抗不大于规定的相关限值的80％的情况下，可以预期该电阻在接地故障条件下足够低，以达到规定的相关限值。并符合的规定，并且保护装置在指定的时间内自动断开连接。

当TT接线系统符合以下要求时，可以提供适当的保护，以防触电危险：

Ra x Ia ＜50

其中“ Ra”是接地棒和保护导体的电阻之和，“ Ia”是保护系统的zui大电流。Ra乘以Ia的值不应大于50 V，即在发生接地故障时，人可以触摸的最大电压将不超过50V。

在导体和大地之间进行了故障回路阻抗测试。为了测试环路阻抗，我们的技术人员将使用接地电阻测试仪，该测试仪插入电源插座（GPO）中以进行读数。

接地电阻测试仪如何进行接地故障回路阻抗测试：

断路器的不同打开和闭合操作的定时测试是一种测试断路器的有效方法，断路器特性测试仪(也叫断路器测试仪)不仅分析跳闸时间，而且分析不同操作中各极的基本同步性，它定义了如何通过不同的操作模拟来测试断路器，该模拟可以直接从断路器分析仪发出命令，也可以通过外部信号启动，检查单个或组合操作中每个极的断开或闭合时间，并检查极点之间可能存在的差异或不匹配时间，这可能会导致严重缺乏同步性。

如何使用断路器特性测试仪测试断路器，还取决于要确认的可能问题的类型。这会导致检查其他功能。例如可能的跳动，插入前电阻的正确性能，线圈状况以及使用合适的传感器通过接触行程速度和加速度数据进行机械分析。
