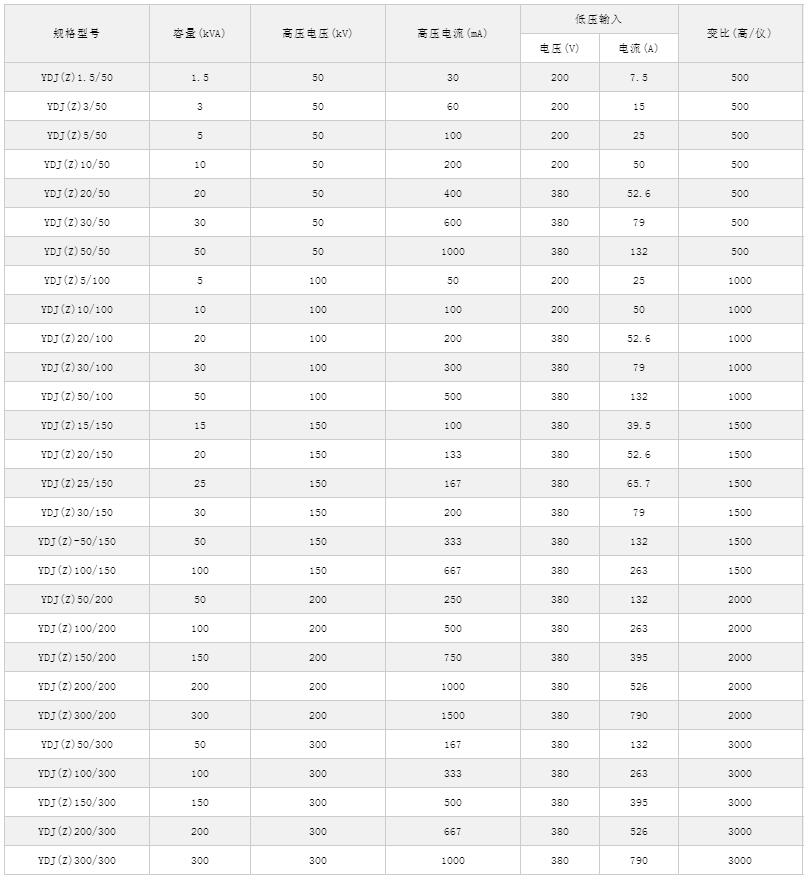

YD（JZ）200kVA/200kV油浸式试验变压器

1、油浸式试验变压器选材好

2、电压裕度大，电晕声小，局放小

3、YD系列油浸式试验变压器采用新式绝缘材料，体积小，重量轻验

1、YD（JZ）200kVA/200kV油浸式试验变压器工频耐压试验装置做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

一、概述

试验变压器又称升压器，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

二、结构

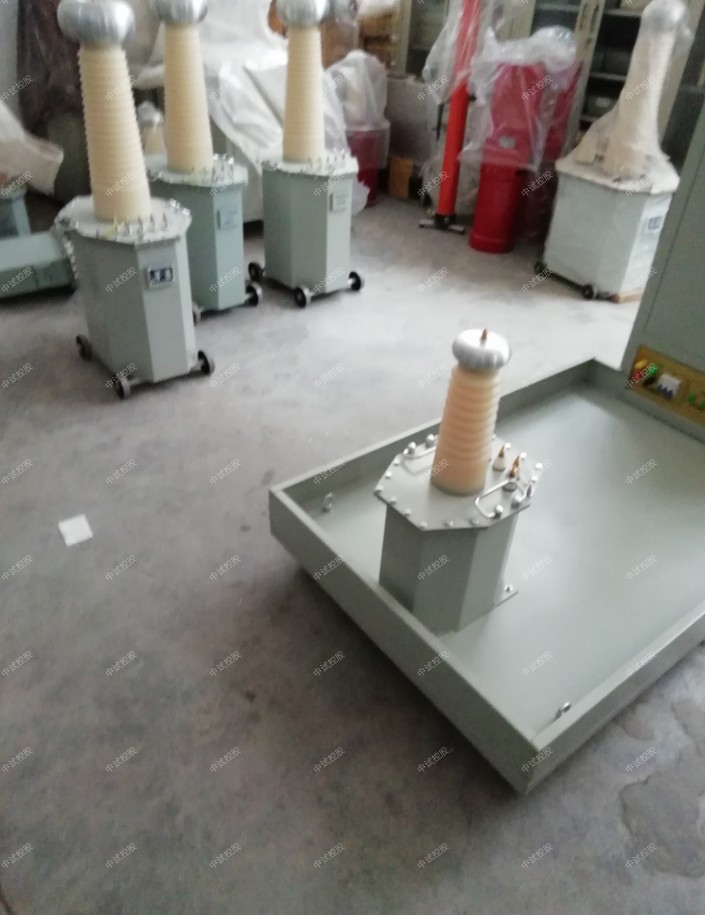

工频耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方，变压器10KVA以上装有可移动的尼龙轮。

三、原理

工频耐压试验装置为单相变压器，单台工频耐压试验装置的工作过程，用交流220V（10KVA以上为400V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，调节0~200V或0-400V电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

工频耐压试验装置YD（JZ）200kVA/200kV油浸式试验变压器是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
