10KV油式变压器容量试验仪

各功能选项的用途分别为：
 容量测试：用来测量变压器的容量值。
 参数设置：用来对变压器空负载试验的必要的参数进行设置。
 有源负载：用仪器内部电源来进行变压器的短路试验，不需要外接其他辅助设备。
 单相空载：使用单相电源进行三相变压器的空载试验；在现场三相电源一般不容易满足要求，10KV油式变压器容量试验仪一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器，只需要单相市电（交流220V）即可进行空载试验。
 三相空载：使用外接的三相电源进行变压器的空载试验。
 单相短路：使用外接的电源进行单相变压器的短路试验。
 三相短路：使用外接的三相电源进行变压器的短路试验。
 结果查询：中试控股查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。
 电气参数：用来进行各种电参量的测量，包括：波形显示、矢量分析、实时数据。
 谐波分析：用来检测试验电源的谐波含量。

ZSRS-8000变压器容量空负载损耗测试仪容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
ZSRS-8000变压器容量空负载损耗测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,中试控股完全可取代以往用多表法测量变压器损耗和容量的方法，接线简单，测试、方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便。
一、ZSRS-8000变压器容量空负载损耗测试仪功能特点
1、可精确测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
4、通过空载试验可准确判定被测变压器的型号。
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
6、可测量电压和电流的谐波含量和总谐波失真度。
7、可进行简单的矢量分析，绘制矢量图。
8、显示各电参量的波形图，做为示波使用。
9、电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
10、电流量程分高低档，zui大可保证100A测量范围，zui小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。
11、容量测量范围：20kVA~100000kVA。
12、电池剩余电量百分数指示功能。
13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好。
14、可随时将测试的数据通过微型打印机将结果打印出来。
15、中试控股测试结果存储功能，可存储200组容量测试数据。
二、ZSRS-8000变压器容量空负载损耗测试仪技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.2%
电流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
三、ZSRS-8000变压器容量空负载损耗测试仪结构外观

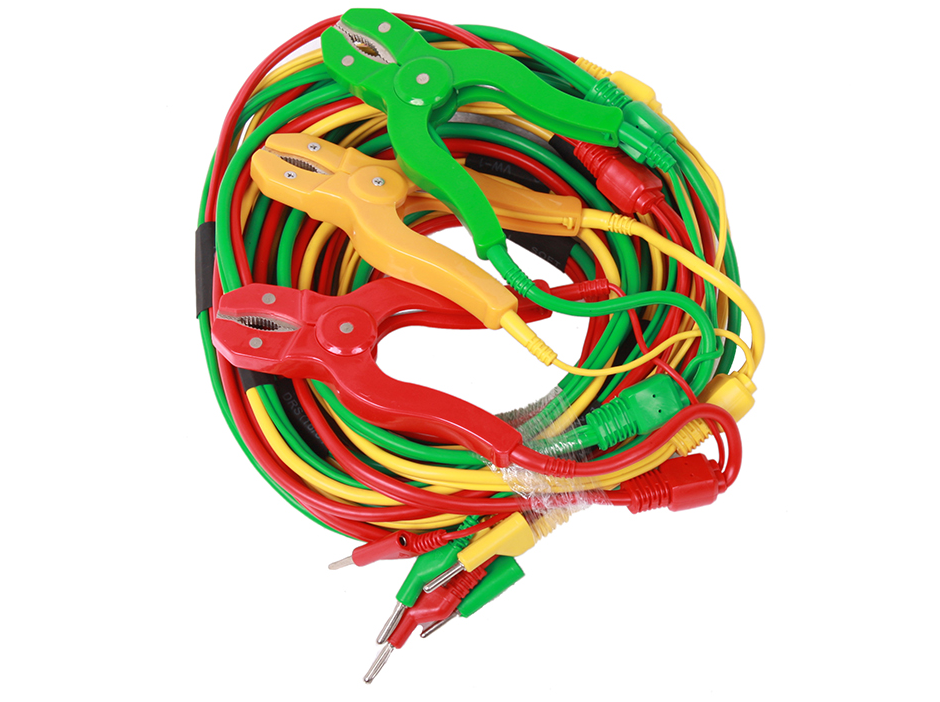

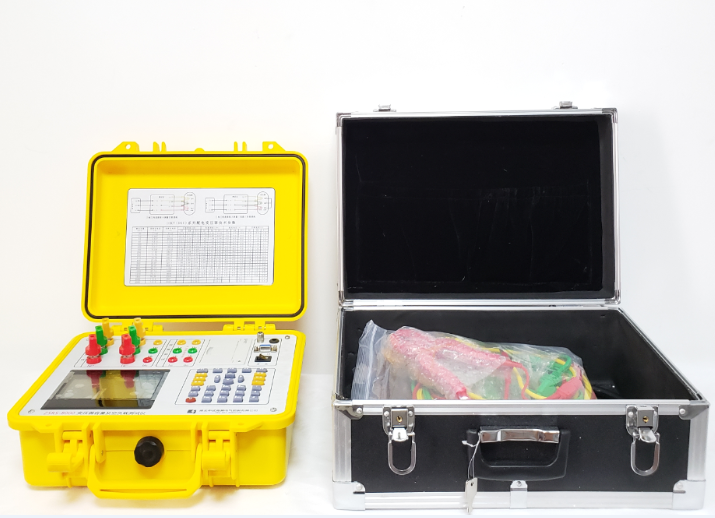

仪器由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

10KV油式变压器容量试验仪

电力变压器取决于计算负荷，而计算负荷又与系统中的负荷大小和负荷特性以及系统中的功率补偿装置有关。了解了这两点，可以根据实际情况灵活变压器的容量，电力变压器在运行中，其负荷总是变化的，在必要时允许过负荷运行，但是，对室内变压器，过负荷不得超过20%；对室外变压器，过负荷不得超过30%。
