新旧变压器容量参数测试仪

      零序阻抗；一台变压器对各相序（正、负、零）电压、电流所变 现的阻抗叫做序阻抗，它们分别为正序、负序和零序阻抗。正序阻抗 实际上就是正常运行时所表现的阻抗，当系统不对称运行时，就会产生零序电流，变压器的正序阻抗和负序阻抗相等，并等于变压器的短 路阻抗。对零序阻抗而言，由于任一瞬间，所有三相的零序电流的大 小和方向都是一样的，即它们的总和不等于零，所以零序阻抗与正序 阻抗和负序阻抗有本质的区别，它的大小不仅与绕组的连接方式有 关，还与铁芯结构有关，因此，零序阻抗必须由实测确定。

ZSRS-8000变压器容量空负载损耗测试仪容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
ZSRS-8000变压器容量空负载损耗测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便。
一、ZSRS-8000变压器容量空负载损耗测试仪功能特点
1、可精确测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
6、新旧变压器容量多少测试仪可测量电压和电流的谐波含量和总谐波失真度。
7、可进行简单的矢量分析，绘制矢量图。
8、显示各电参量的波形图，做为示波器使用。
9、电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
10、电流量程分高低档，zui大可保证100A测量范围，zui小可毫安级的幅值准确测量，可满足PT的阻抗电压测量。
11、中试控股容量测量范围：20kVA~100000kVA。
12、电池剩余电量百分数指示功能，绝非简单的亏电报警。
13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。
14、可随时将测试的数据通过微型打印机将结果打印出来。
15、测试结果存储功能，可存储200组容量测试数据。

二、ZSRS-8000变压器容量空负载损耗测试仪技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.2%
电流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 新旧变压器容量多少测试仪绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
三、ZSRS-8000变压器容量空负载损耗测试仪结构外观

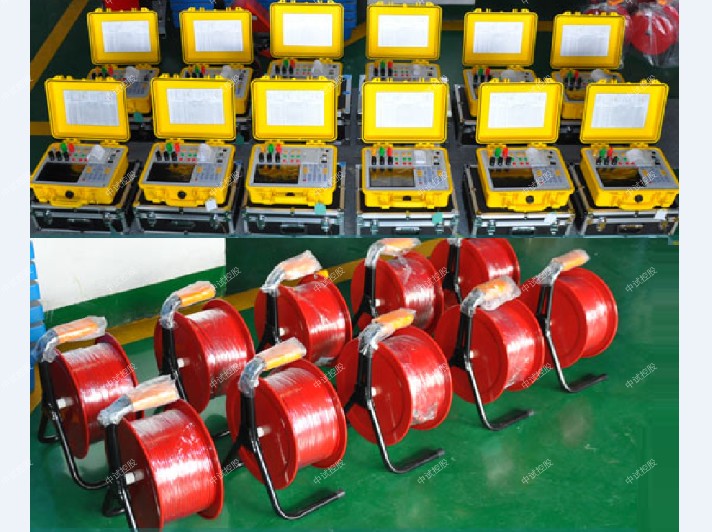

仪器由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。

新旧变压器容量多少测试仪变压器容量比是什么意思? 容量比100%。
变压器的容量也就是变压器的功率，容量比就是功率比，比如1000KA的变压器和200KVA的变压器不适合并联使用.容量比=5：1大于3：1
容量比100%就是1：1的意思（比如500KVA与500KVA，200KVA与200KVA等。 变压器并列运行的条件：
①参加并列运行的各变压器必须接线组别相同。

②各变压器的原边电压应相等，副边电压也分别相等。否则副边产生环流引起过载，发热，影响带负荷，并增加电能损耗、效率降低；
③各变压器的阻抗电压（短路电压）百分数应相等，否则带负荷后产生负荷分配不合理。
因为容量大的变压器短路电压百分数大、容量小的变压器短路电压百分数小，而负载分配与短路电压百分数成反比，这样会造成大变压器分配的负载小，设备没有充分利用；而小变压器分配的负载大，易过载，限制了并列运行的变压器带负荷运行。
